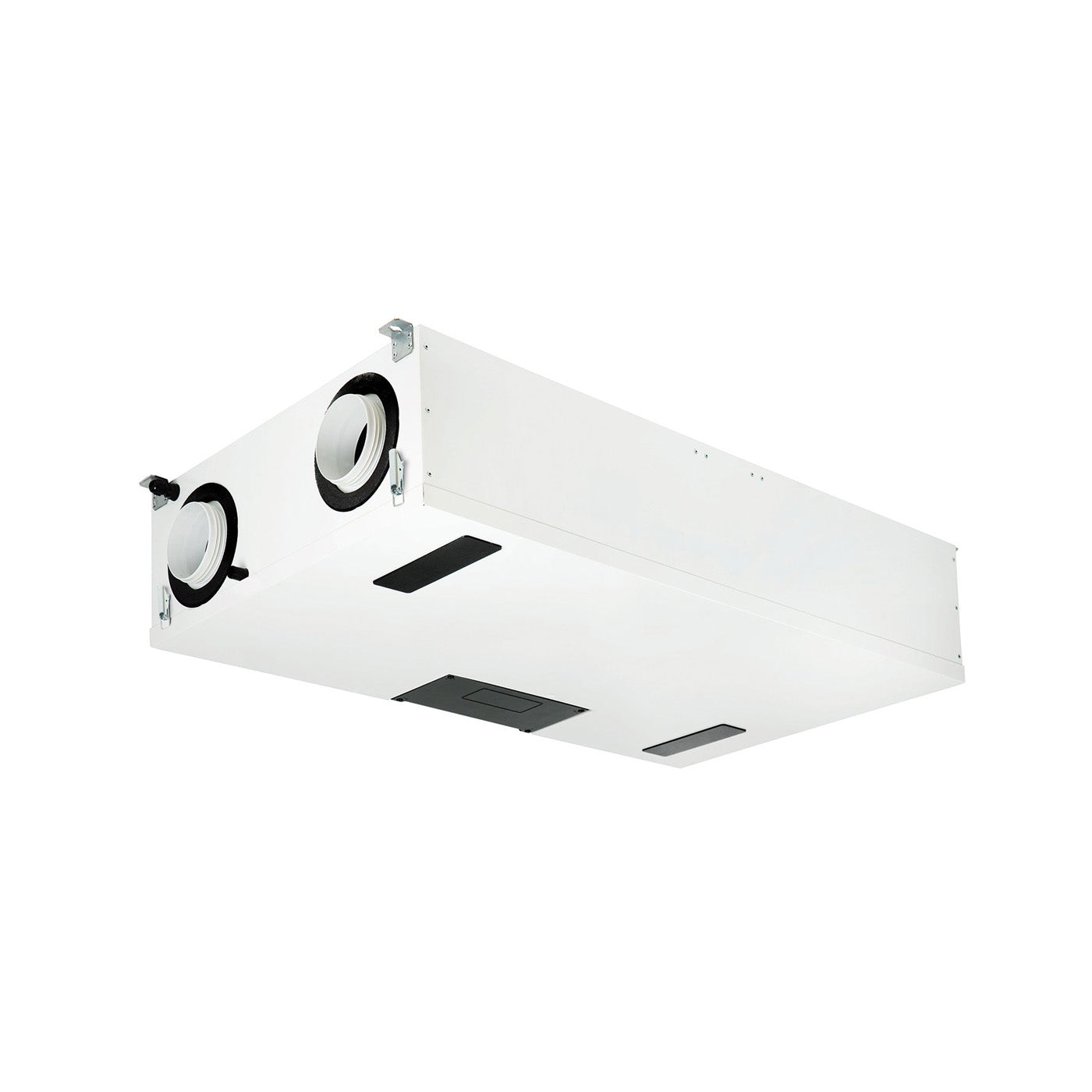

NEMBUS 210 rekuperačná jednotka

SKRIŇA:
Je z odolného EPP s vysokou hustotou. Čelný kovový panel a bočnice sú opatrené bielou práškovou farbou. Pripojovacie kruhové hrdlá Ø 125 mm sú osadené na bočných stranách skrine. Hrdlá sú opatrené dvojitým tesnením. Revízny prístup je z čelnej strany jednotky.

VENTILÁTORY
Jednotka obsahuje dva radiálne ventilátory s dozadu zahnutými lopatkami s EC motorom.

MOTORY:
Sú jednofázové EC s nízkou spotrebou, 230 V / 50 Hz. Krytie IP21.

REKUPERÁCIA:
Protiprúdny výmenník s účinnosťou až 93%. Výmenník je prístupný po otvorení čelného panelu.

FILTER:
V jednotke sú osadené dva doskové filtre triedy G4 (ISO coarse 65%) na nasávaní aj odťahu.

NÁHRADNÉ FILTRE:

• sada AFR-NEMBUS 210 G4/G4
• sada AFR-NEMBUS 210 F7/G4

EL.PRIPOJENIE:
Jednotka je určená na priame napojenie sieťovou zástrčkou. Napájanie 230 V / 50 Hz.

REGULÁCIA OTÁČOK:

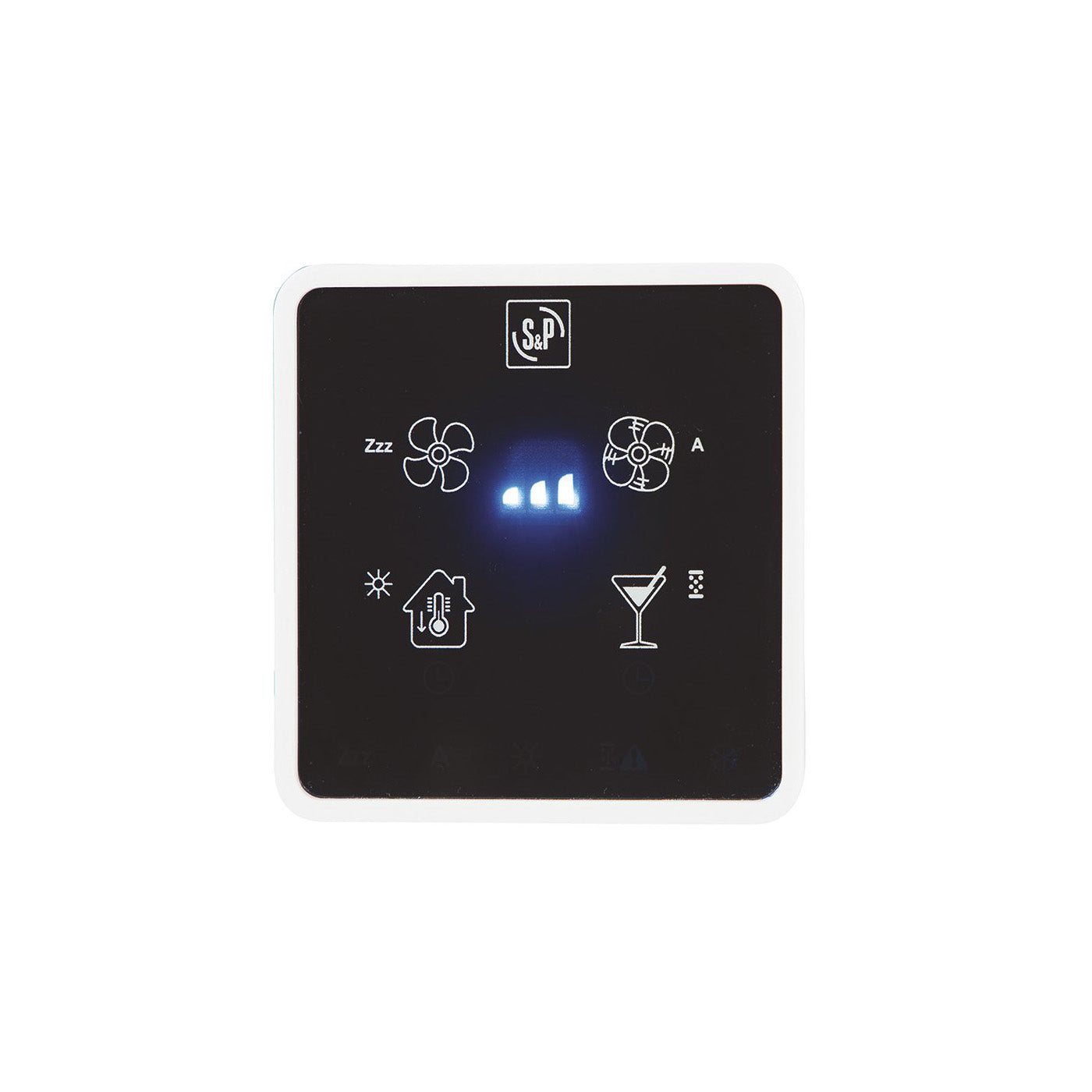

Jednotka je vybavená plne automatickým riadiacim systémom s reguláciou prietoku podľa relatívnej vlhkosti bez nutnosti akéhokoľvek ďalšieho zásahu do ovládania jednotky. Jednotka je osadená štyrmi kombinovanými snímačmi teploty a relatívnej vlhkosti. Vo výkonových charakteristikách sú vyznačené charakteristiky pre jednotlivé otáčky. Dizajnový drôtový ovládač umožňuje nastavenie otáčok ventilátorov, manuálne ovládanie by-passu, zapnutie funkcie BOOST, aktiváciu automatickej prevádzky a signalizáciu zanesenia filtrov. Ďalšie nastavenia jednotky sa vykonávajú pomocou DIP prepínačov a potenciometrov na riadiacej doske jednotky po sňatí predného krytu. Pre automatický režim je možné nastaviť týždenný program. Systém protimrazovej ochrany umožňuje prevádzku jednotky až do vonkajšej teploty -10°C bez nutnosti dodatočného predohrevu či dohrevu. Jednotku NEMBUS 210 je možné doplniť o moduly NEMBUS-VOC a modul pre konštantný prietok vzduchu SABIK-NEMBUS-SF. Možnosť pripojenia ku Connectair (cloud S&P).

MONTÁŽ:
Jednotka je určená na horizontálnu montáž pod strop alebo vertikálnu montáž na stenu do vnútorných priestorov. Požadovaná teplota okolia je v rozmedzí 10 až 50°C. Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru na sňatie čela jednotky, výmenu filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým pachovým uzáverom SF-P 138 a na vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

PRÍSLUŠENSTVO:

• ED Flex ® System kruhové rozvody
• AIRSENS-CO2 priestorový snímač CO 2
• NEMBUS-PH integrovaný predohrev
• NEMBUS-VOC integrovaný snímač VOC
• SONOULTRA flexibilný tlmič hluku
• SABIK-NEMBUS-SF modul pre konštantný prietok vzduchu

POKYNY:
Jednotka nie je štandardne vybavená vlastným ohrievačom. V prípade požiadavky na predohrev je možné použiť integrovateľný modul NEMBUS-PH alebo externé potrubné ohrievače MBE a MBW so zodpovedajúcimi regulačnými prvkami. Po základnom nastavení montážnou firmou nevyžaduje jednotka žiadne ďalšie nastavovanie. Výmena filtrov sa odporúča minimálne raz ročne. Projektovanie vzduchotechnického systému a jeho použitie v objektoch s plynovými spotrebičmi kategórie B (plynové kotly a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína sa riadia platnými predpismi. Vetranie musí zodpovedať normatívnym predpisom požiarnej bezpečnosti stavieb.

INFORMÁCIE:
Ucelený vetrací systém s malou jednotkou určený na vetranie bytov, bytových domov a rodinných domov. Jednotka je konštruovaná pre trvalú prevádzku.

UPOZORNENIE:
Rekuperačná jednotka NEMBUS 210 je súčasťou programu Nová zelená úsporám pod kódom SVT30864.
