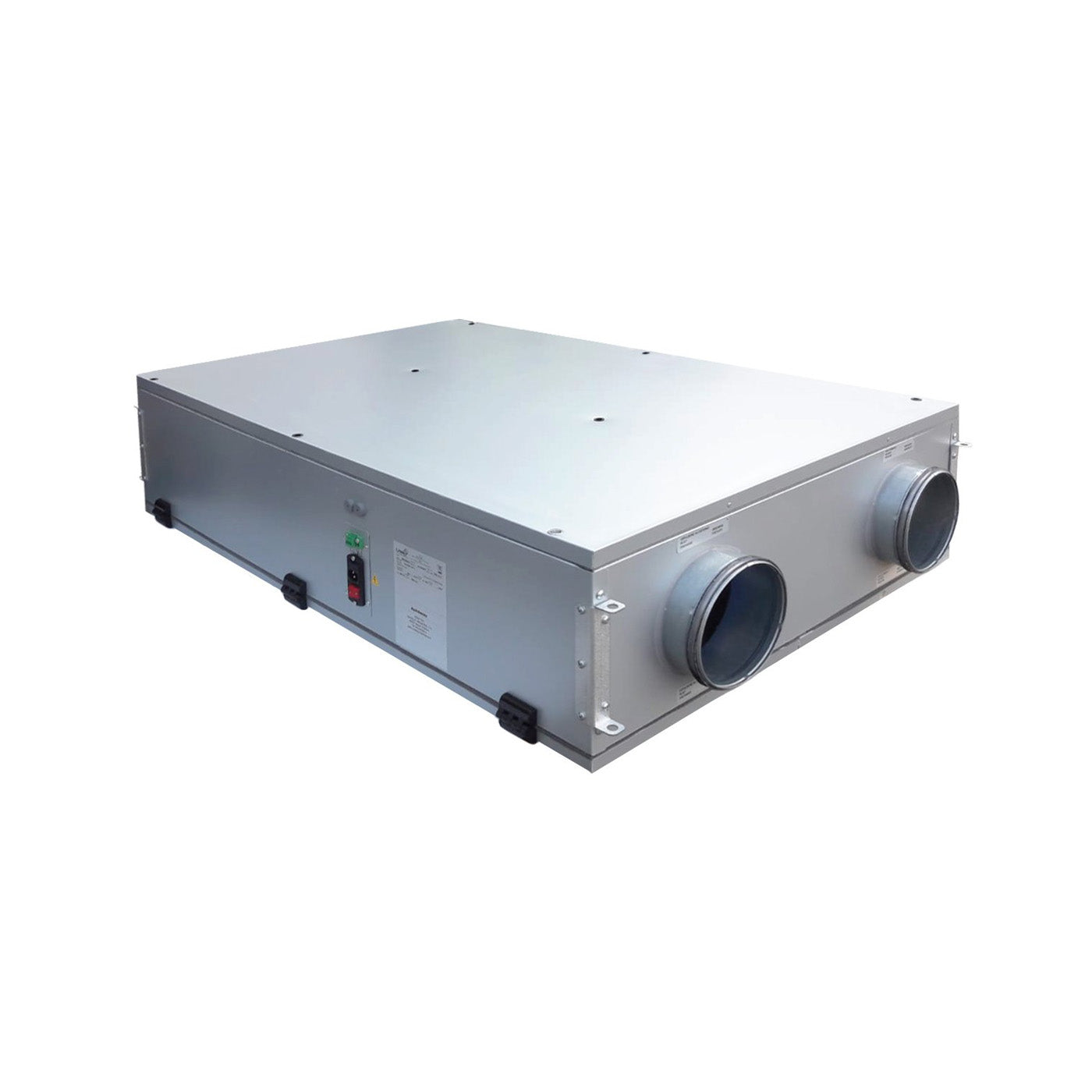

EHR 480 NA Ekonovent EVOD-PH-IP bytová vetracia jednotka s rekuperáciou tepla

SKRIŇA:
Je samonosná konštrukcia a je vyrobený z panelov s hrúbkou 25 mm s izoláciou z polyuretánovej peny. Skriňa a vnútorné časti sú vyrobené zo špeciálneho materiálu ALUZINC®, ktorý je vysoko odolný proti korózii a má atraktívny vzhľad. Trieda vzduchotesnosti 2. Vstupné a výstupné hrdlo s priemerom 160 mm pre pripojenie potrubia. Revízny prístup je umiestnený z boku skrine.

VENTILÁTORY
Jednotka obsahuje dva radiálne ventilátory s dozadu zahnutými lopatkami s EC motorom.

MOTORY:
Sú jednofázové EC s nízkou spotrebou, 230 V/50 Hz. Krytie IP54.

REKUPERÁCIA:
Protiprúdny hliníkový výmenník s účinnosťou 85,5 % (EHR 300 NA), respektíve 83 % (EHR 480 NA). Výmenník je prístupný po zložení bočného panelu. Na vyžiadanie je možné dodať jednotku s entalpickým výmenníkom (prenos vlhkosti). Jednotka obsahuje automatický obtok výmenníka.

FILTER:
V jednotke sú osadené dva doskové filtre s tlakovými spínačmi: F7 (ISO ePM2,5 70%) na nasávanie čerstvého vzduchu a M5 (ISO ePM10 50%) na nasávanie odpadového vzduchu.

NÁHRADNÉ FILTRE:

• AFR-EHR 300/480 F7 (ISO ePM2,5 70 %)
• AFR-EHR 300/480 M5 (ISO ePM10 50 %)

EL.PRIPOJENIE:
Pripojovacia svorkovnica je namontovaná na boku jednotky.

MONTÁŽ:
Jednotka je určená na horizontálnu montáž do vnútorných priestorov, pod strop alebo na podlahu. Požadovaná teplota okolia je v rozmedzí 0°C až 45°C. Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru na otvorenie veľkej jednotky, výmena filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým pachovým uzáverom a na vykonávanie periodických revízií elektroinštalácie.

REGULÁCIA:
Jednotka je dodávaná vrátane riadiaceho systému, ktorý je k dispozícii v prevedení CTR-S, EVO-PH alebo EVOD-PH-IP. Integrovaný riadiaci systém umožňuje jednoduché menu jednotlivých riadiacich systémov aj po montáži.

• CTR-S – 3 úrovne nastavenia rýchlosti a možnosť vypnutia jednotky. Automatické ovládanie obtoku výmenníka. Indikácia zanesenia filtrov a chýb.

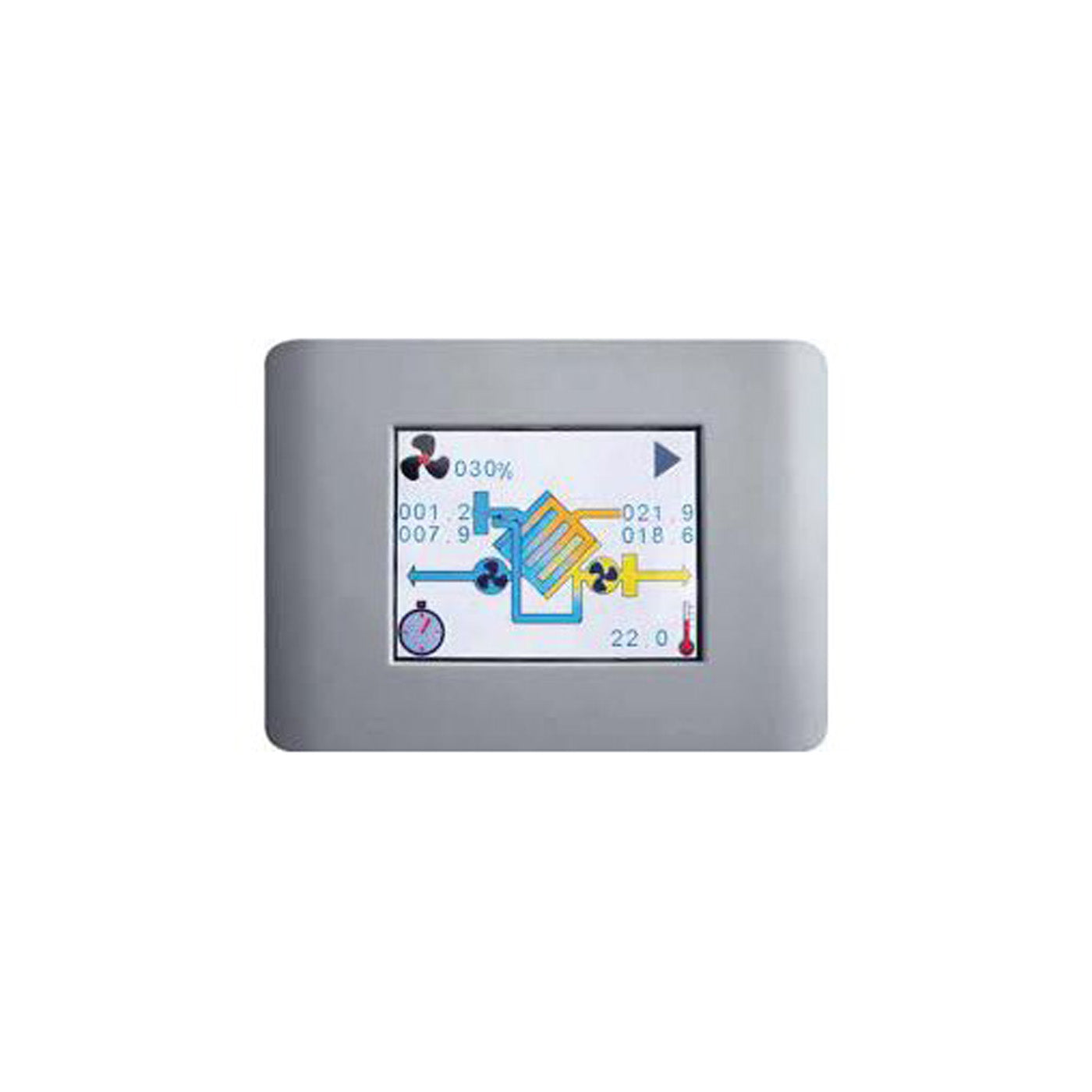

• EVO-PH – farebný podsvietený dotykový displej umožňujúci programovanie jednotky a sledovanie okamžitého statusu. Týždenné programovanie. Možnosť ovládania pomocou externých senzorov kvality vzduchu. Indikácia zanesenia filtrov. Chybové hlásenia. Voliteľná možnosť ovládania COP (konštantný tlak) alebo CAV (konštantný prietok).
• EVOD-PH-IP – rovnaká ako EVO-PH s možnosťou komunikácie pomocou komunikačného protokolu MODBUS s ETHERNET charakteristikou. Voliteľne je dostupné aj pripojenie cez RS485. Umožňuje ovládanie jednotky nadradeným systémom, v takomto prípade je interakcia s jednotkou možnou pomocou internetového prehliadača.

VARIANTA:
Jednotka je dodávaná v 2 veľkostiach pre prietok vzduchu 360 m 3 /hod a 480 m 3 /hod a je konfigurovaná v systéme Plug&Play. Jednotky je možné dodať aj v zrkadlovom prevedení.

PRÍSLUŠENSTVO:

• ED Flex ® System kruhové rozvody
• ED Plano ® System štvorhranné rozvody
• AIRSENS-CO2 inteligentný snímač CO2
• AIRSENS-VOC inteligentný snímač VOC
• AIRSENS-RH inteligentný snímač RH
• MBE-AFP aktívna protimrazová ochrana

POKYNY:
Na prianie je možné doplniť jednotku o externý (potrubný) vodný alebo elektrický ohrievač či o vodný chladič (zvláštna výbava). Pred objednaním je nutná táto možnosť konzultovať. Vďaka vysokej účinnosti výmenníka nie je väčšinou nutný dohrev. V oblastiach, kde sú teploty často pod -5 °C, sa odporúča nasávanie čerstvého vzduchu nainštalovať teplovodný výmenník alebo integrovaný elektrický predohrev vzduchu AF s výkonom 1 kW. Po základnom nastavení montážnou aplikáciou jedna ďalšia nastavovanie. Nároky na používateľov sú minimálne. Výmena filtra sa odporúča minimálne raz ročne. Pri projekcii rekuperačných jednotiek a ich použitie v objektoch s plynovými spotrebičmi kat. B (plynové kotly a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína je nutné dbať na príslušné odborné normy a zákonné ustanovenia.

INFORMÁCIE:
Malá jednotka určená na vetranie bytovej výstavby, dostupná v 2 veľkostiach. Jednotka je určená pre trvalú prevádzku.

UPOZORNENIE:
Rekuperačná jednotka EHR 300 NA Ekonovent je súčasťou programu Nová zelená úsporám pod kódom SVT34618.
Rekuperačná jednotka EHR 480 NA Ekonovent je súčasťou programu Nová zelená úsporám pod kódom SVT34619.
