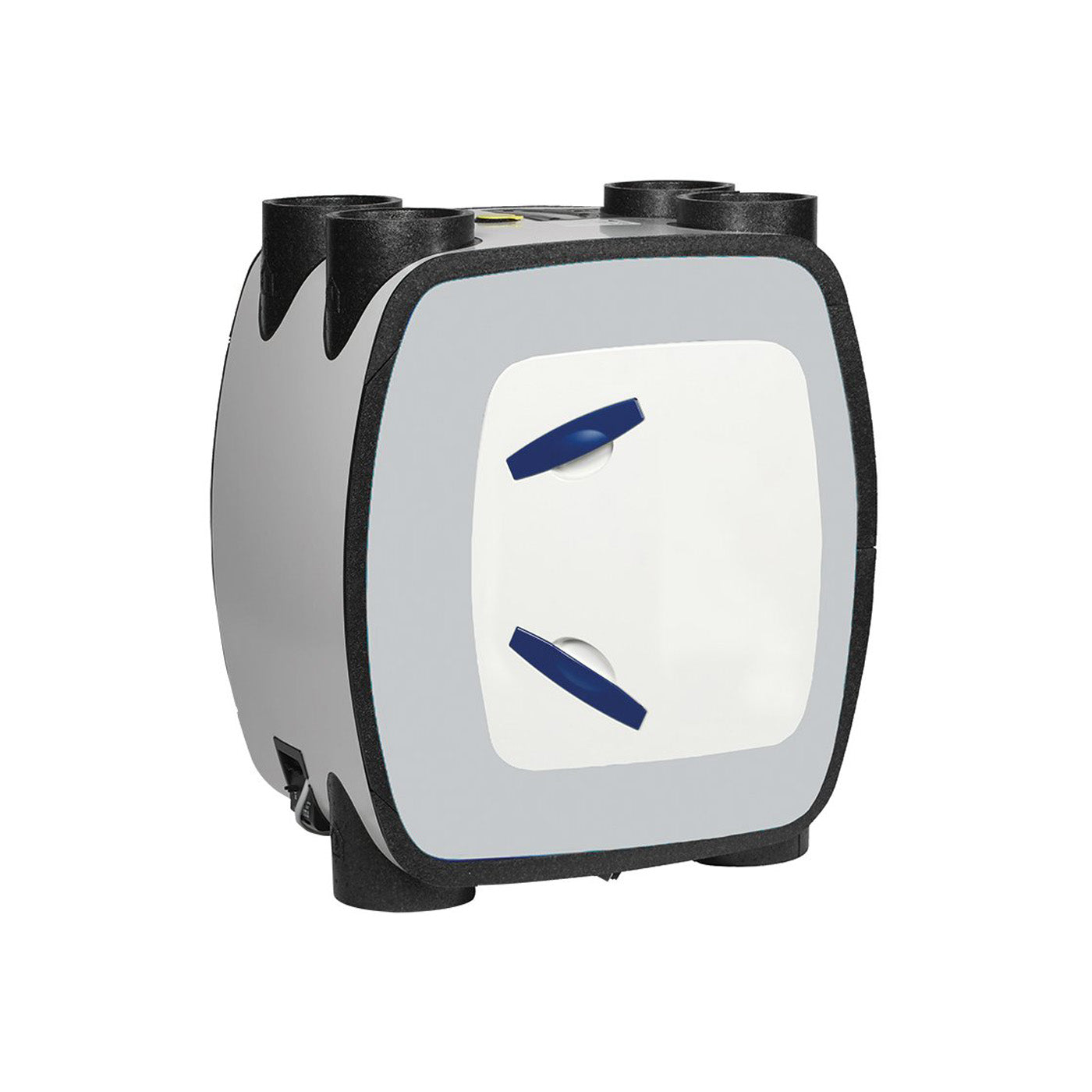

EHR 325 D Akor RF malá rekuperačná jednotka

SKRIŇA:

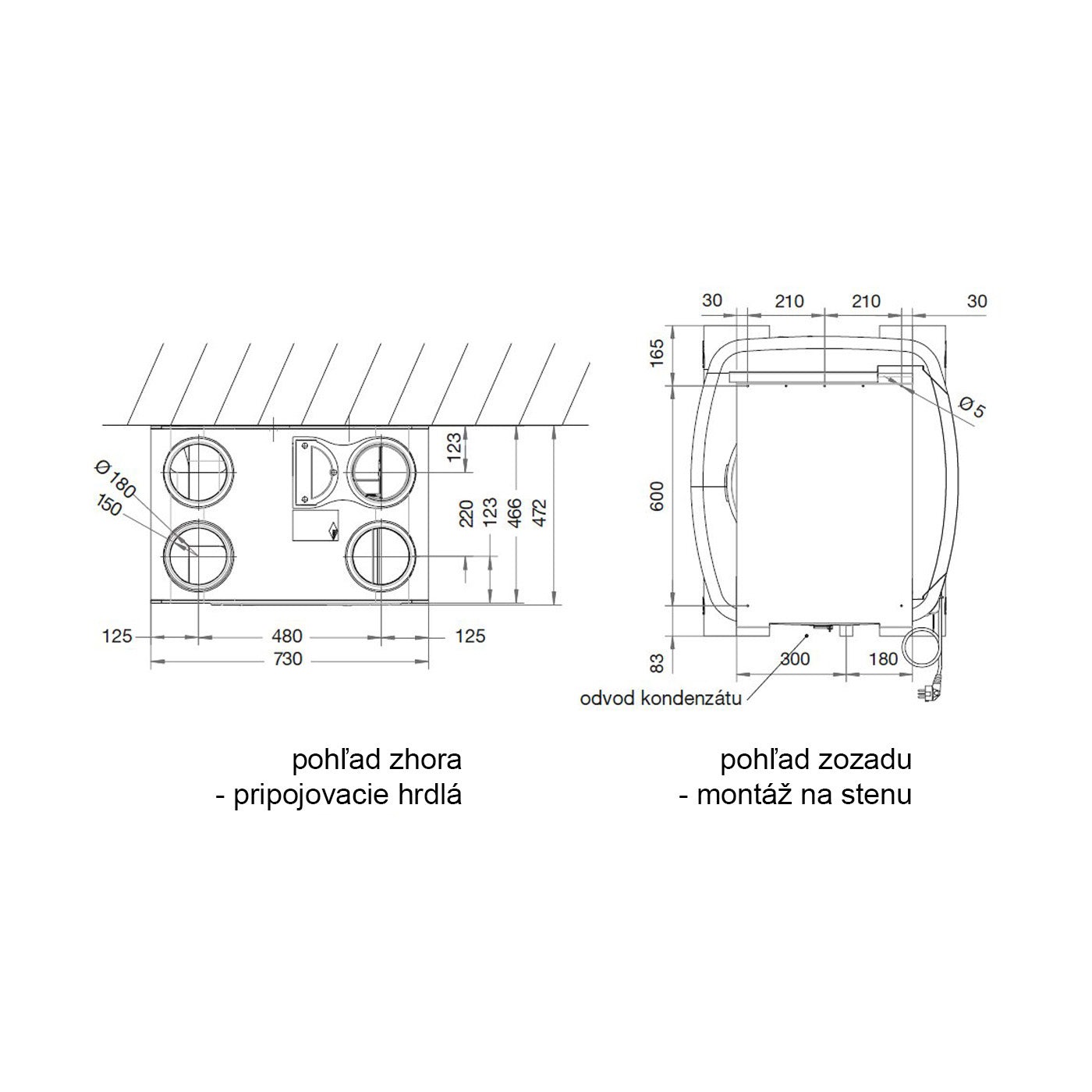

Skriňa je vyrobená z EPP, pre montáž na stenu, je nutný manipulačný priestor pred jednotkou na čistenie a výmena filtra. S jednotkou dodáva stenový montážny rám z pozinkovanej ocele. Prípojné hrdlo má vnútorný rozmer 150 a vonkajší 180 mm. Hrdlá sú umiestnené na vrchu a spodku jednotky. Vedľa hrdla vonkajšieho vzduchu je otvor protimrazovej klapky. Kondenzát je vyvedený vývodkou s priemerom 40 mm, ktorá je umiestnená naspodku skrine. Čelná stena štandardne modrá, na zvláštnu objednávku sivá.

VENTILÁTORY
Na výtlak a nasávanie je vetracia jednotka vybavená radiálnymi ventilátormi s EC motormi s dozadu zahnutými lopatkami.

MOTOR:
Motory sú jednomerné s vysokou účinnosťou s nízkou spotrebou. Transformátor je súčasťou jednotky, takže prívodné napätie je bežné sieťové 230 V, 50 Hz. Krytie IP31.

REKUPERÁCIA:
Protiprúdny doskový výmenník je z polypropylénu s účinnosťou v rozsahu 86 až 95 %. Výmenník je prístupný po otvorení predného veka jednotky. Pre letnú prevádzku je jednotka vybavená automatickým obtokom výmenníka.

FILTER:
Na nasávanie a výtlak sú ľahko vymeniteľné dokové filtre triedy G3 (odporúčané používať súčasne po dokončení stavby). Prístup k výmenníku je po otvorení čelného veka jednotky.

NÁHRADNÉ FILTRE:

• AFR-EHR 280/325 Akor Filter G3, sada 2 ks
• AFR-EHR 280/325 Akor Filter G4, sada 2 ks (ISO hrubé 65%)
• AFR-EHR 280/325 Akor Filter F7, sada 2 ks (ISO ePM2,5 70%)

EL.PRIPOJENIE:
Pri verzii RF je z jednotky vyvedený trojžilový pripojovací kábel ukončený vidlicou do zásuvky. Štandard má vyvedený päťžilový kábel

REGULÁCIA OTÁČOK:

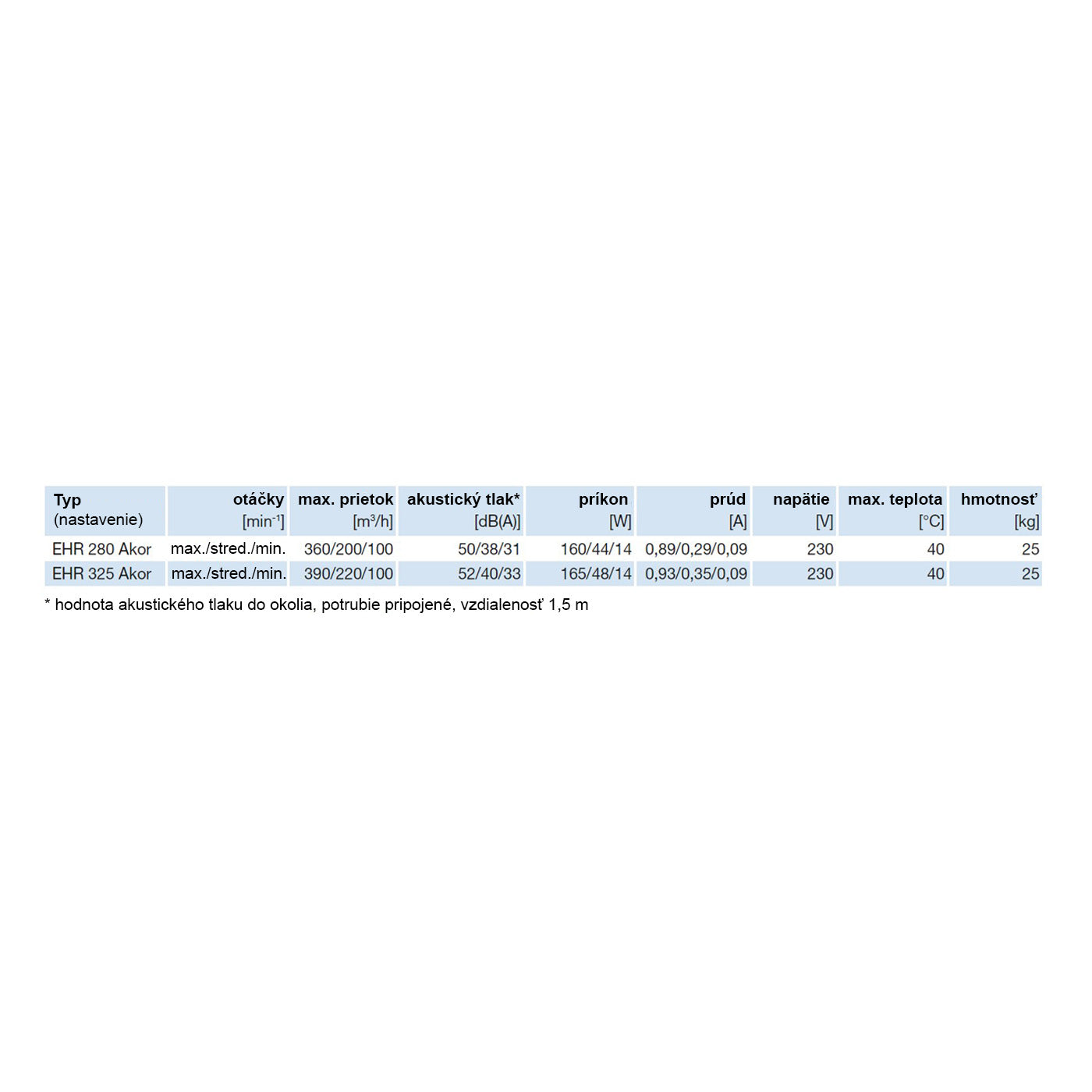

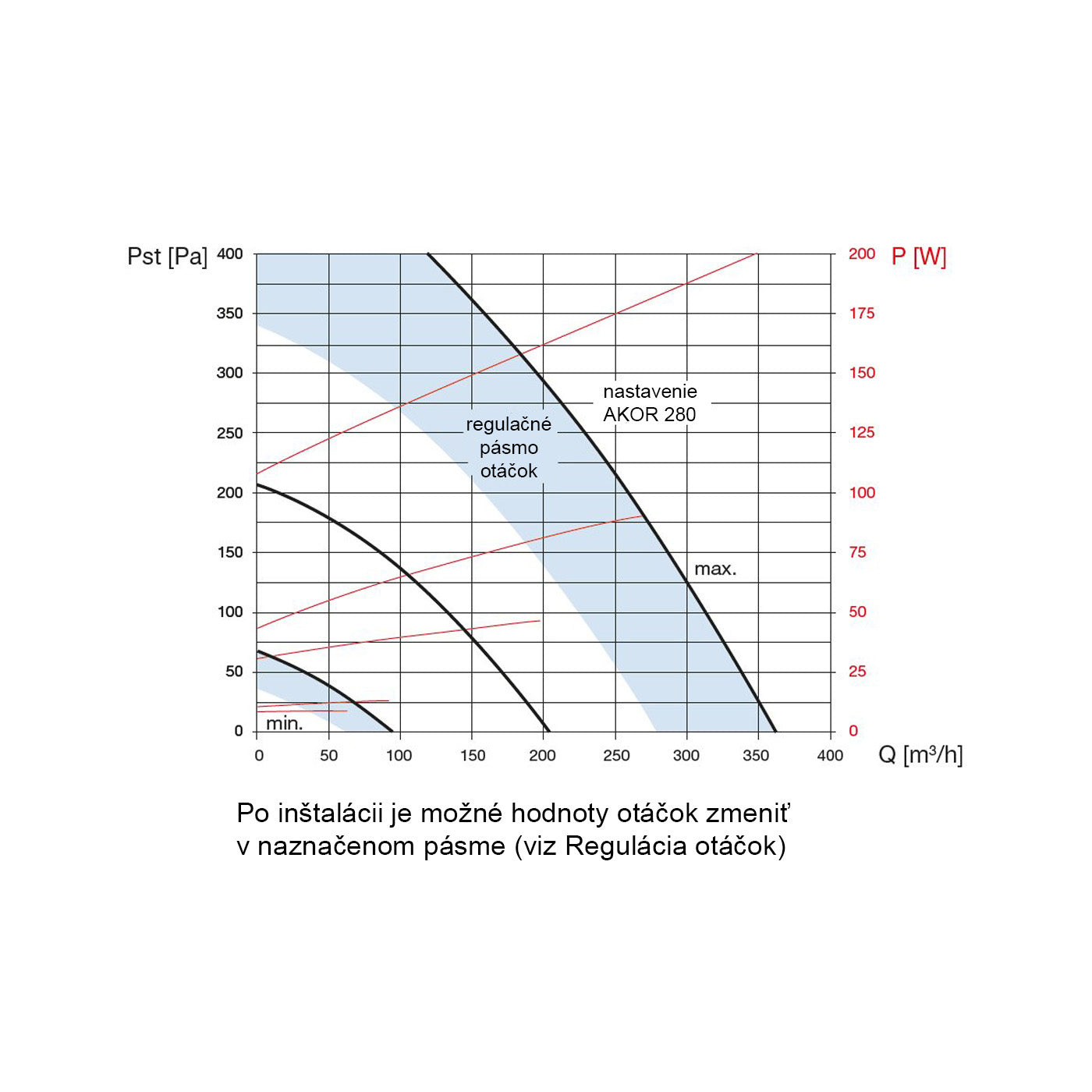

V tabuľke a grafe je znázornené továrenské nastavenie otáčok, tie je však možné po montáži prispôsobiť podľa potreby. Jednotka je vybavená dvoma potenciometrami, ktorými je možné nastaviť hodnotu vysokých a nízkych otáčok. Stredné otáčky sú potom priemerom vysokých a nízkych otáčok. Pre najvyššie otáčky je možné nastaviť dobeh od 10, 20 alebo 30 min, pokiaľ je použitý bezdrôtový prepínač otáčok typu RFT Akor, ktorý je voliteľným príslušenstvom. Prepínač pracuje na frekvencii 868 MHz s maximálnym dosahom 100 m vo voľnom priestore. V prípade zmeny pripojovacieho kábla na päťžilový (súčasť dodávky) je možné zabezpečiť ovládanie prepínačom SA 1–3V (alebo obdobným). V tomto zapojení je možné použiť pre nezávislé spustenie najvyššieho otáčok snímača kvality vzduchu AIRSENS, izbový termostat alebo programovateľný časový spínač DT3R, DT 4 alebo DT 8-R, ktoré privádzajú fázové napätie z rovnakej napájacej fázy na ovládanie svorky (to riešenie je súčasťou a nie je súčasťou dodávky). Plná funkcia mikroprocesorovej regulácie nastáva 24 h po nastavení a ustálení parametrov.

REGULÁCIA TEPLOTY:
Jednotka je vybavená automatickým obtokom výmenníka. V letnom období je vzduch v jednotke vedený obtokom mimo výmenníka, čím dochádza k úspore energie.

PROTIMRAZOVÁ OCHRANA:
Jednotka je vybavená automatickou protimrazovou ochranou, ktorá v prípade nebezpečenstva námrazy výmenníka najskôr obmedzuje otáčky prívodného ventilátora, pokiaľ nebezpečenstvo trvá, otvára protimrazovú klapku, ktorou sa časť vzduchu privádza z okolia jednotiek. Pre správnu funkciu protimrazovej klapky je potrebná inštalácia jednotky v miestnostiach s aspoň 5°C.

MONTÁŽ:
Montáž iba vo zvislej polohe s voľným priestorom pred jednotkou, aby bolo možné filtrovať priestor alebo montáž vo vnútri a vybrať výmenník na čistenie. Pripojenie odvodu kondenzátu sa vykoná cez sifónový pachový uzáver.

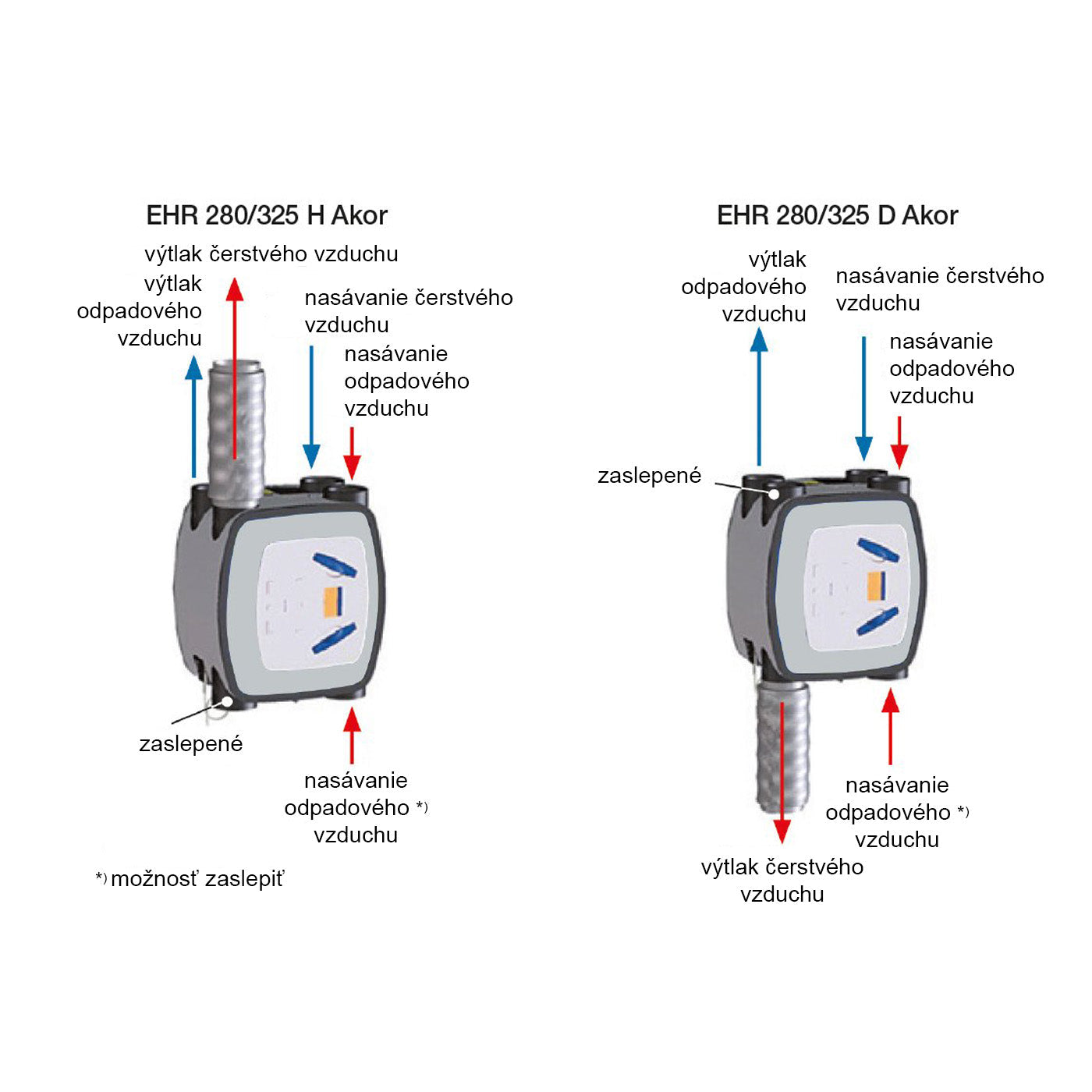

VARIANTA:

• EHR 280/325 H Akor RF
• EHR 280/325 D Akor RF

PRÍSLUŠENSTVO:

• ED Flex System ® kruhové rozvody
• ED Plano System ® štvorhranné rozvody
• náhradné filtre G4, M5, F7

POKYNY:
Vďaka vysokej účinnosti výmenníka nie je väčšinou nutný dohrev. V oblastiach, kde sú teploty často pod -5°C, sa odporúča na nasávanie čerstvého vzduchu nainštalovať teplovodný výmenník alebo elektrický predohrev vzduchu tak predovšetkým výkon (napr. MBE-AFP 160/0,7). Po základnom nastavení montážnou aplikáciou jedna ďalšia nastavovanie. Nároky na používateľov sú minimálne. Výmena filtra sa odporúča minimálne raz ročne. Ďalej je možné nainštalovať vzduchový/kvapalinový zemný register ED Geoflex/ED KZ-R.

INFORMÁCIE:
Jednotka na vetranie rodinných domov. Malá ľahká kompaktná jednotka určená na montáž na stenu. Bezdrôtový ovládač typov RFT-Akor a RFT-D Akor s časovým obdobím nie je súčasťou dodávky jednotky.

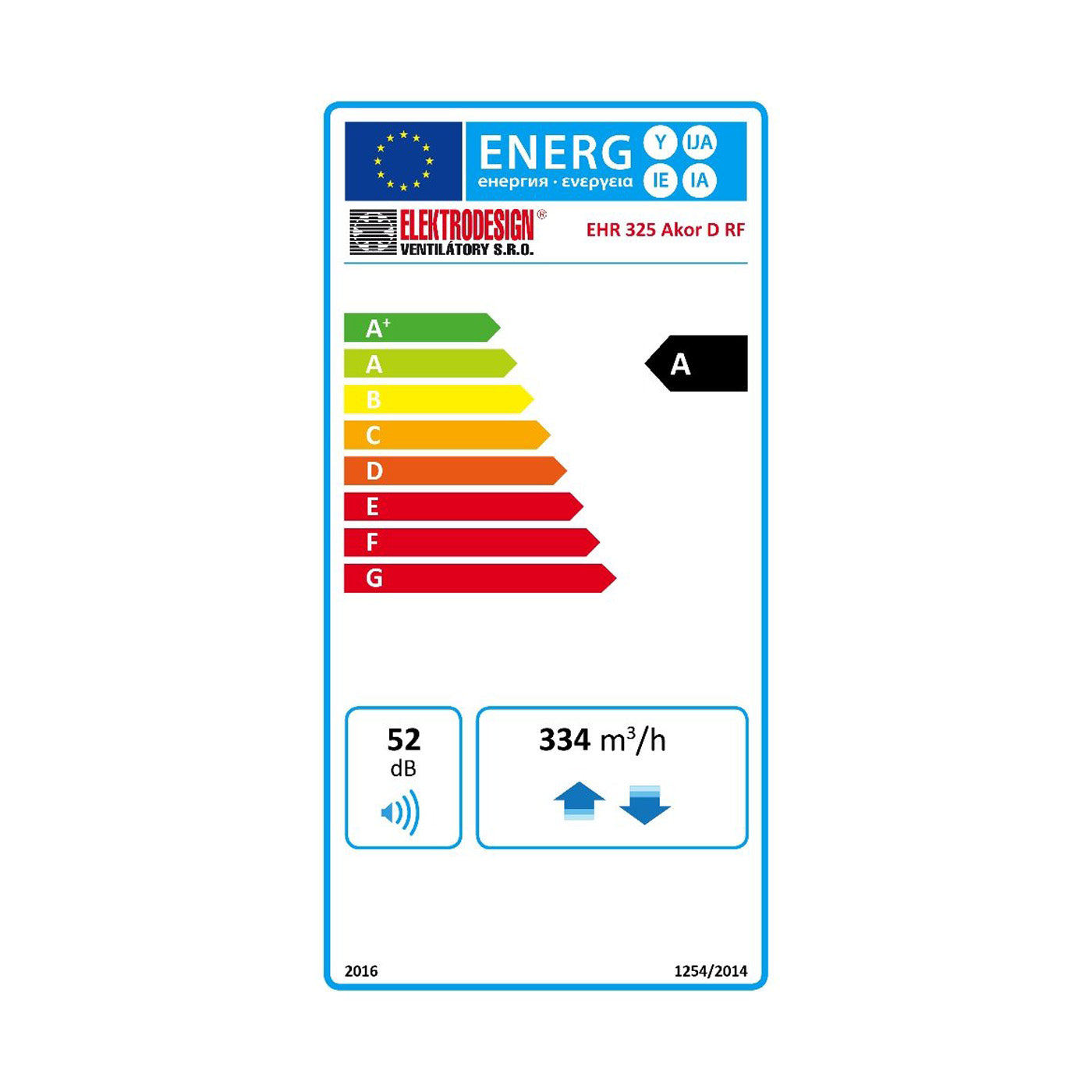

ENERGETICKÁ TRIEDA:

• Štandard SEC A
• SEC A+ riadenie snímačmi kvality vzduchu
