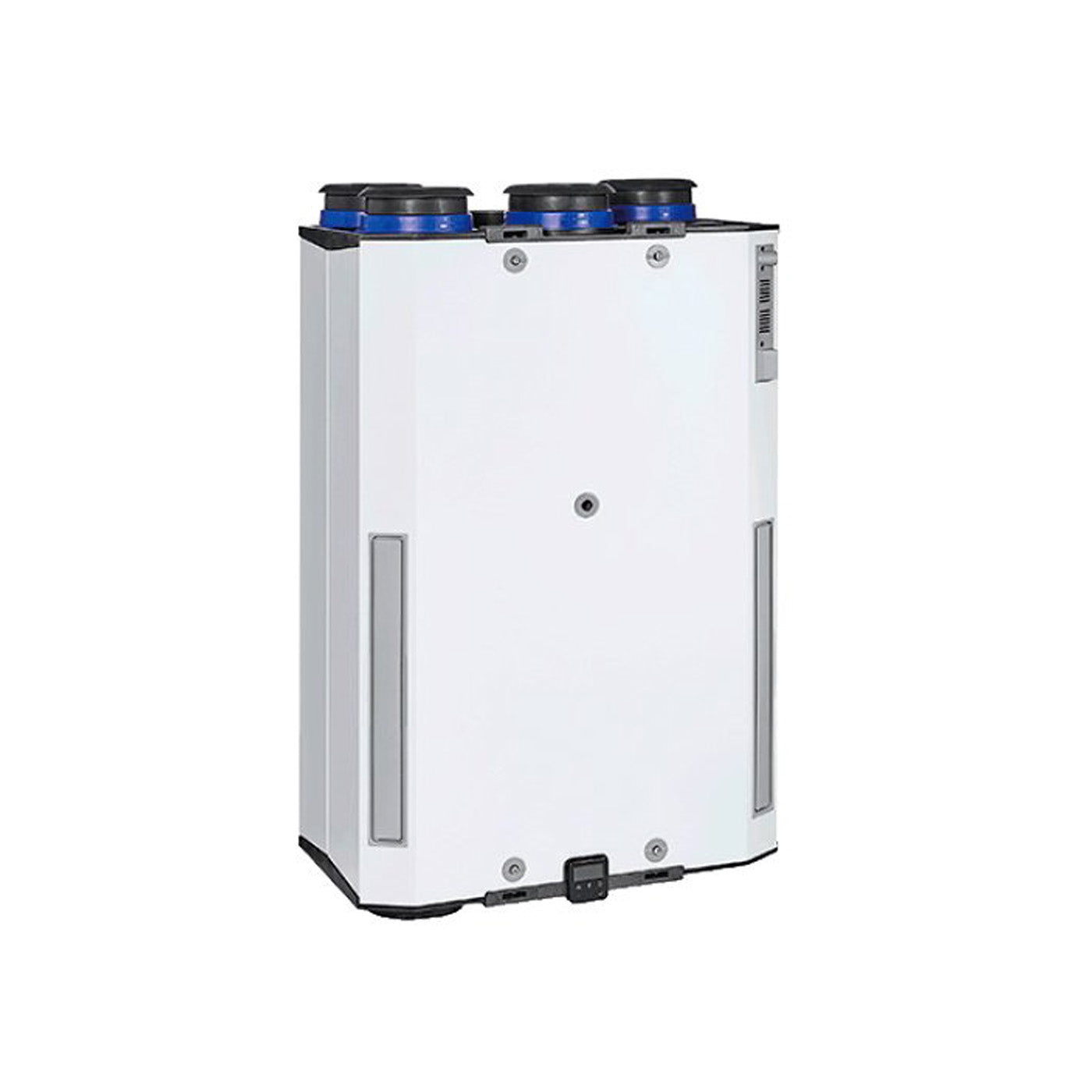

EHR 300 Akor štandard rekuperačná jednotka

SKRIŇA:
Skriňa je z odolného penového extrudovaného polystyrénu s vysokou hustotou. Vrchnú časť tvorí lakovaný oceľový plech opatrený práškovým lakom v bielom odtieni. Štyri horné a dve spodné kruhové hrdlo sú z tvrdeného plastu a sú opatrené tesniacou gumou, ktorá umožňuje montáž potrubia Ø 150 a Ø 160. Vedľa hrdla odpadového vzduchu je otvor protimrazovej klapky Ø 80.

VENTILÁTORY
Jednotka obsahuje dvojitý radiálny ventilátor s dozadu zahnutými lopatkami s EC motorom.

MOTOR:
Motor je jednofázový EC s nízkou spotrebou, 230 V/50 Hz. Krytie IP31.

REKUPERÁCIA:
Protiprúdny doskový výmenník je z plastu, účinnosť až 96%. Výmenník je prístupný po zložení odoberateľného veka. Výmenník je vybavený obtokom na letné vetranie.

FILTER:
Pre prvé spustenie sú v jednotke osadené dva doskové filtre triedy G3 (ISO hrubé 45%). Ďalej je možné objednať filtračné triedy G4 a F7.

EL.PRIPOJENIE:
Jednotka je vybavená buď napájacím káblom s vidlicou (variant RF), alebo päťžilovým káblom umožňujúcim pripojenie spínača jednotlivých stupňov otáčok (variant štandard). Obe varianty umožňujú pripojenie bezdrôtových ovládačov typu RFT.

REGULÁCIA:
Jednotka je vybavená riadiacim systémom, ktorý zabezpečuje čistenie filtrov, ovláda automatický by-pass a umožňuje spustenie funkcie automatického prevetrávania (BOOST). Jednotka je regulovaná na konštantný prietok vzduchu.

PROTIMRAZOVÁ OCHRANA:
Jednotka je vybavená automatickou protimrazovou ochranou, ktorá v prípade nebezpečenstva námrazy (vonkajšia teplota nižšia ako 1°C) výmenníka najskôr zapína protimrazovú klapku do max. hodnoty 30% zmiešavania. Pokiaľ je teplota stále pod 1°C obmedzuje otáčky ventilátora na minimum. Ak sa teplota stále nezvýši, jednotka sa na 24 hodín zastaví. Ak je inštalovaná jednotka v miestach s dlhotrvajúcou teplotou, znižuje sa ako -7 °C, odporúča sa nainštalovať elektrický predohrev vzduchuBE-AFP.

HLUK:
Akustický výkon je uvedený v tabuľke technických parametrov.

VARIANTA:

EHR 300 Akor Standard – prevedenie s päťžilovým káblom, príslušenstvo:
• grafický panel pre nastavenie a indikáciu prevádzky (súčasť dodávky)
• SA 1-3 V, SA 0-3 V drôtové prepínače otáčok
• RFT Akor bezdrôtový ovládač
• RFT-D Akor bezdrôtový ovládač s vizuálnou indikáciou zanesenia filtra
• RFT-CO2 bezdrôtový ovládač s integrovaným čidlom CO2
• RFT-RV bezdrôtový ovládač s integrovaným čidlom relatívnej vhkosti
• AIRSENS drôtové čidlá CO2/RH/VOC so spínacím relé

EHR 300 Akor RF – prevedenie s napájacím káblom s vidlicou, príslušenstvo:
• grafický panel pre nastavenie a indikáciu prevádzky (súčasť dodávky)
• RFT Akor bezdrôtový ovládač
• RFT-D Akor bezdrôtový ovládač s vizuálnou indikáciou zanesenia filtra
• RFT-CO2 bezdrôtový ovládač s integrovaným čidlom CO2
• RFT-RV bezdrôtový ovládač s integrovaným čidlom relatívnej vhkosti

MONTÁŽ:
Je univerzálna a obojstranná. Jednotka je možná inštalovať vertikálne, alebo horizontálne. Veľkou prednosťou je možnosť umiestnenia na bok, horizontálne. Je možné nainštalovať stenu na stenu, ďalej alebo pod strop. Jednotka je vhodná do vnútorných priestorov kde požadovaná teplota okolia je v rozmedzí 15 ° až 40 ° C Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru okolo jednotky z dôvodu pravidelného servisu. Jednotku je nutné pripojiť k odpadovému systému domu na odvod kondenzátu. Odvod sa pripojí cez sifón s pachovým uzáverom.

PRÍSLUŠENSTVO:

• ED Flex System ® kruhové vzduchové rozvody
• MBE-AFP aktívna protimrazová ochrana

POKYNY:
Projektovanie rekuperačných jednotiek EHR a ich použitie v objektoch s plynovými spotrebičmi kategórie B (plynové kotly a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína je podľa platnej legislatívy. Vetranie musí spĺňať normatívnym predpisom požiarnej bezpečnosti stavieb a nesmie byť v rozpore s požiarnymi predpismi.

INFORMÁCIE:
Vetracia jednotka pre rodinné domy umožňujú univerzálnu montáž.

ENERGETICKÁ TRIEDA:

• Štandard SEC A+
