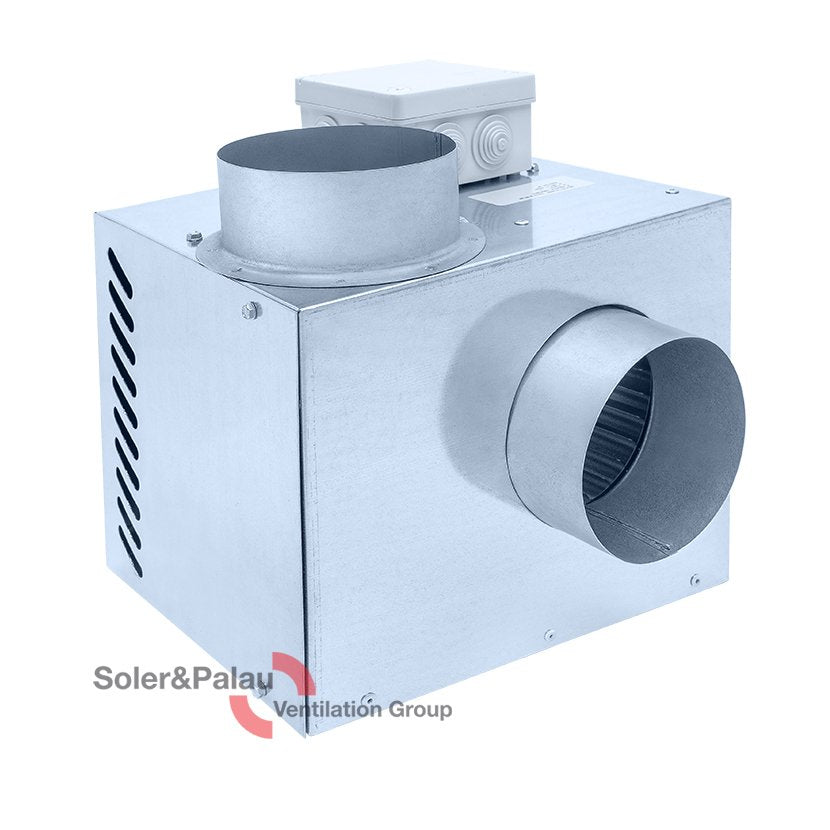

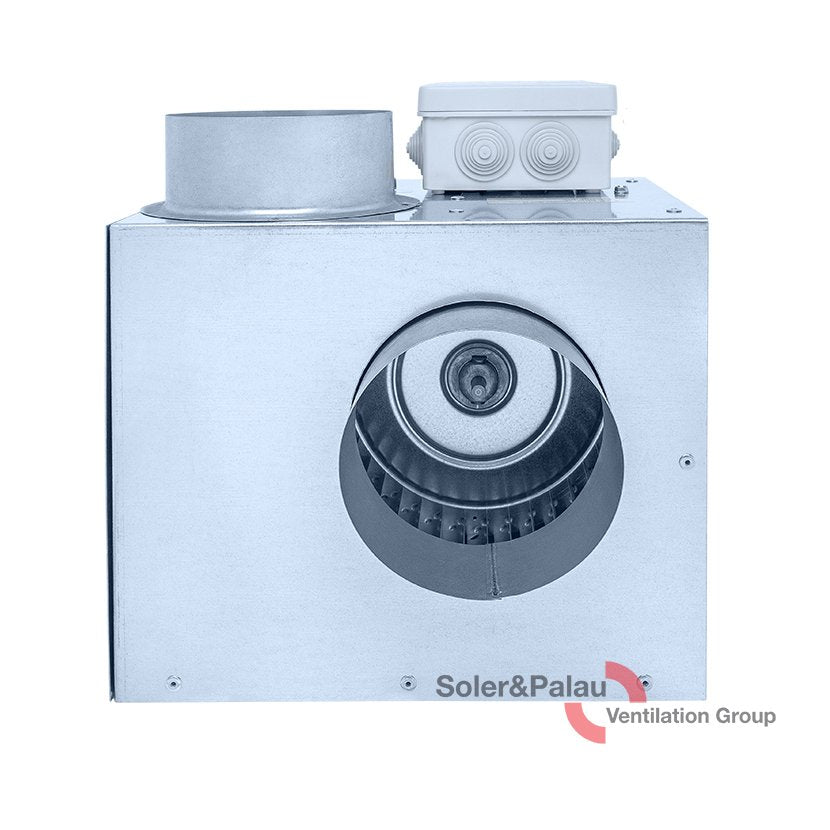

CHEMINAIR 400 krbový ventilátor

SKRIŇA:

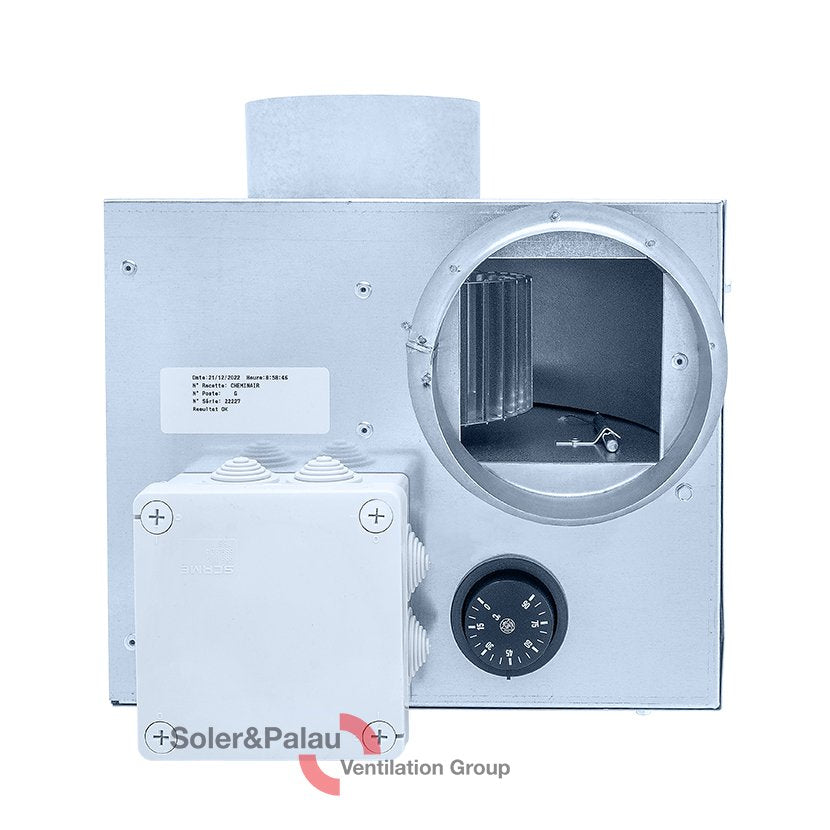

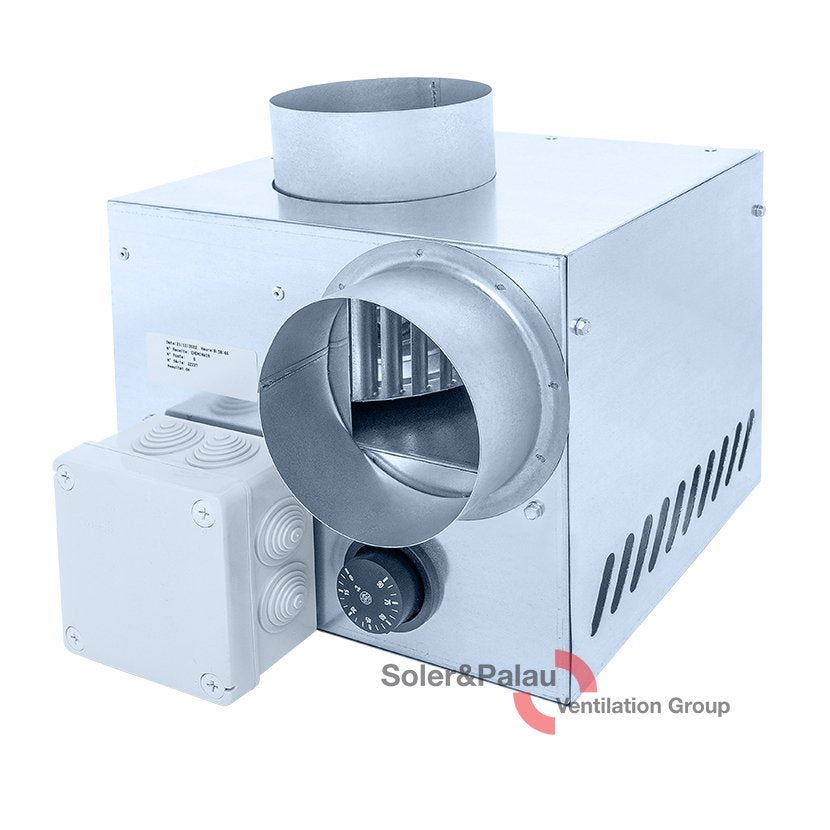

Skriňa je z pozinkovaného oceľového plechu a je opatrená tepelnou izoláciou. Obežné koleso je od motora oddelené izolovanou prepážkou. Na plášti ventilátora je umiestnený ovládací prvok termostatu. Tepelné čidlo je umiestnené na výtlaku ventilátora a má rozsah 0 - 90°C.

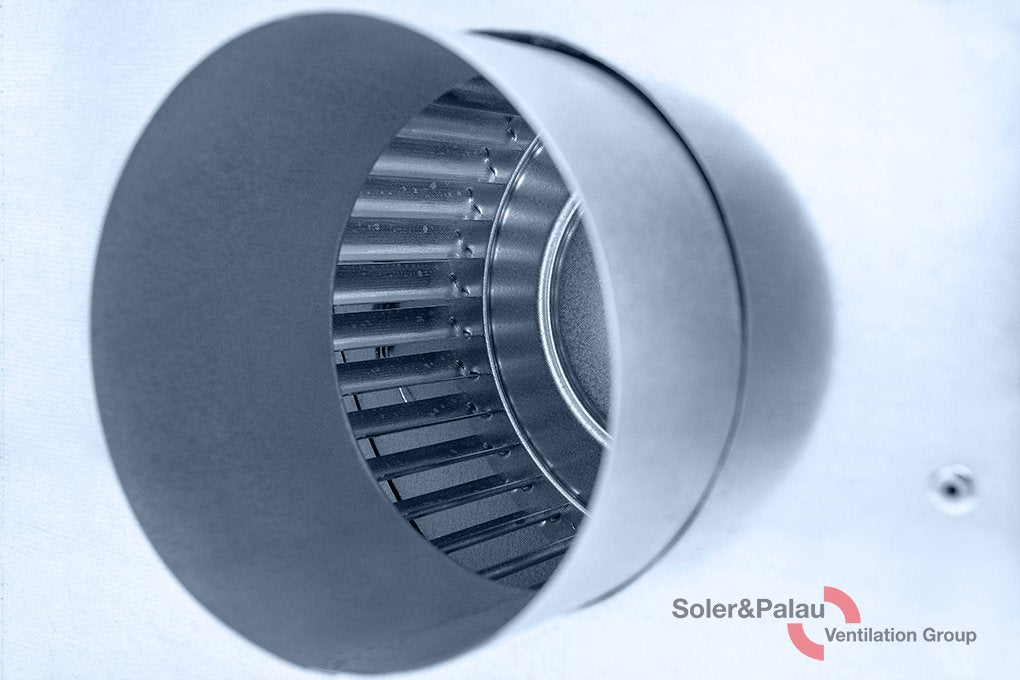

OBEŽNÉ KOLESO:

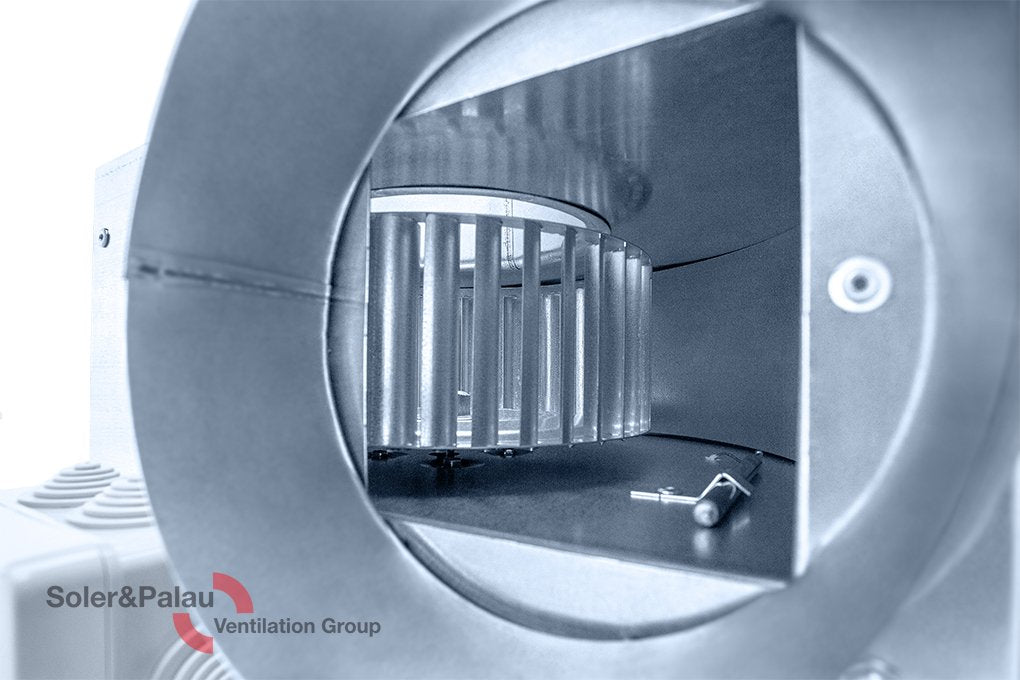

Obežné koleso je radiálne s dopredu zahnutými lopatkami, z pozinkovaného plechu. Obežné koleso je statické aj dynamicky vyvážené.

MOTOR:

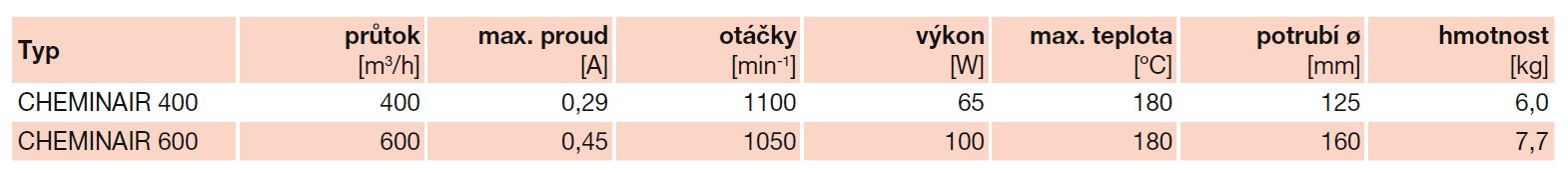

Motorový ventilátor CHEMINAIR 400 je jednofázový, 230 V/50 Hz, so vstavanou tepelnou ochranou a je určený pre trvalú prevádzku pri prevádzke do 180°C.

ELEKTRICKÉ PRIPOJENIE:
Elektrické pripojenie vyvedeným káblom pod omietkou alebo na omietku. Ukončenie pevného prívodu v inštalačnej svorkovnici, ktorá je na skrini ventilátora.

REGULÁCIA OTÁČOK:
Ventilátor sa automaticky spustí podľa nastavenej teploty na termostate. Vypne sa v prípade, že teplota vzduchu prúdiaceho z krbovej vložky poklesne pod nastavenú hodnotu. Odporúčaná teplota je 40°C. Okrem toho je možné plynu regulovať otáčky regulátora REB, ale je nevyhnutné počítať s nárastom teploty vzhľadom k pomalšiemu prúdu vzduchu.

HLUK:

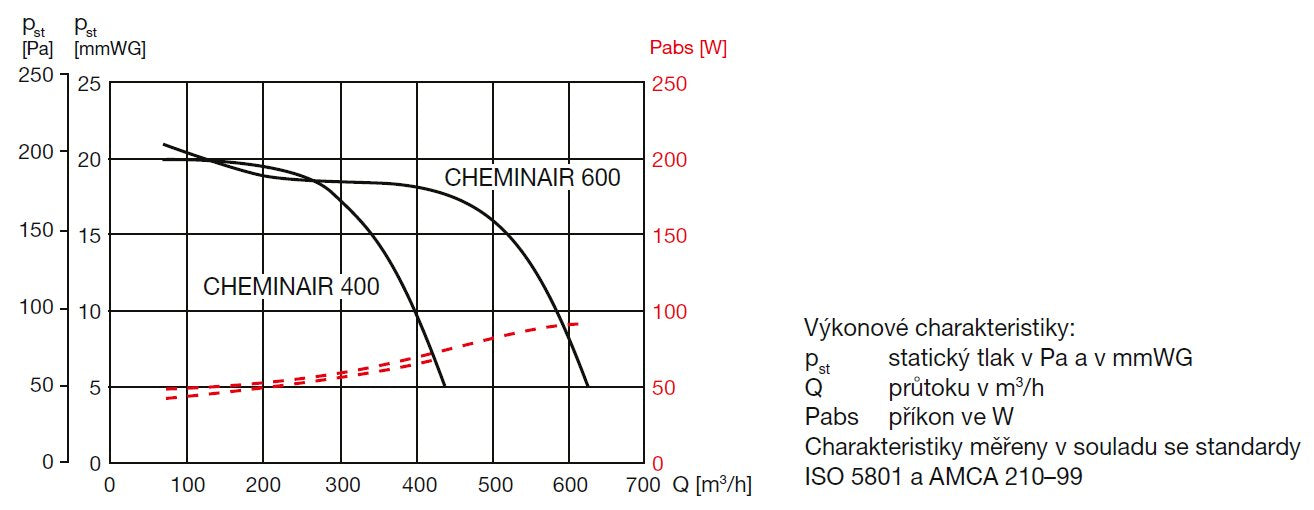

Hluk emitovaný ventilátorom je meraný na nasávanie a na výtlak v 3 bodoch výkonovej krivky.

MONTÁŽ:
Montáž ventilátora v každej polohe motora. Montuje sa predovšetkým v podstrešku a približne vo vzdialenosti 2 m vzhľadom k osi nasávacieho potrubia. Musí byť umiestnený na pevnú podložku, napríklad 2 pevné dosky, medzi ktoré je vložená zhruba 5 cm silná nehorľavá polotuhá izolácia. CHEMINAIR nesmie byť pokrytý izolačnou vrstvou, ktorá je súčasťou prirodzenej ventilácie motora.

POKYNY:

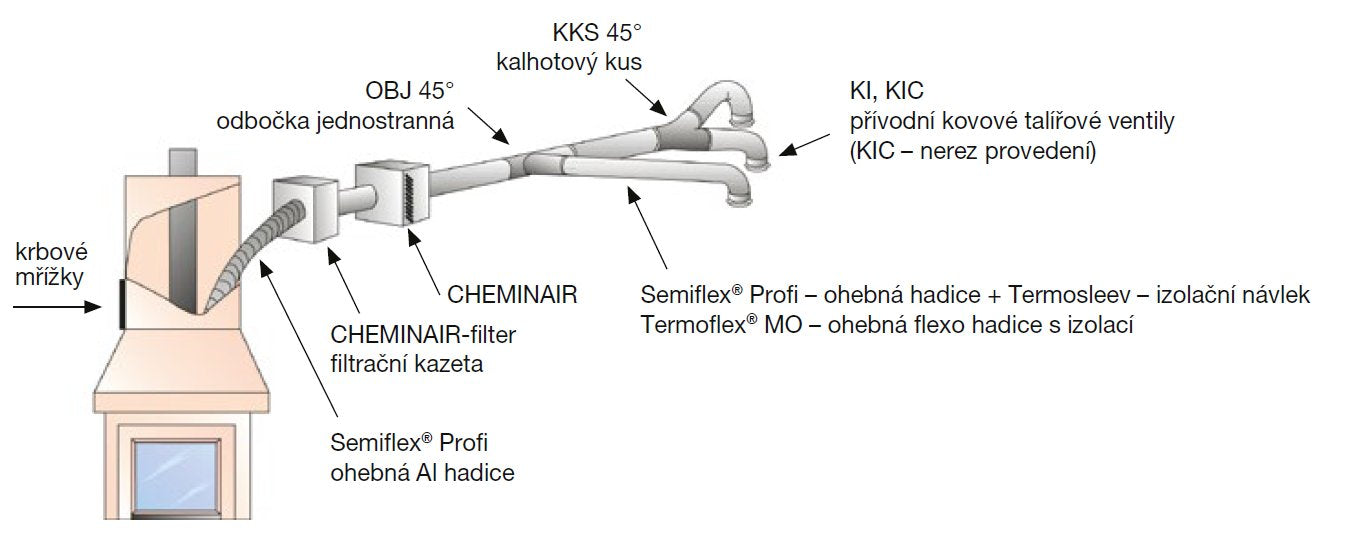

Ventilátor je vhodný pre rozvod teplého vzduchu z krbovej vložky do ostatných miestností v byte alebo rodinnom dome.

UPOZORNENIE:
Pri všetkých komponentoch je potrebná potrebná pracovná teplota, aby nedošlo k ich zničeniu, prípadne ohrozeniu stavebných konštrukcií. Použitie konzultujte s projektantom alebo montážnou firmou.
