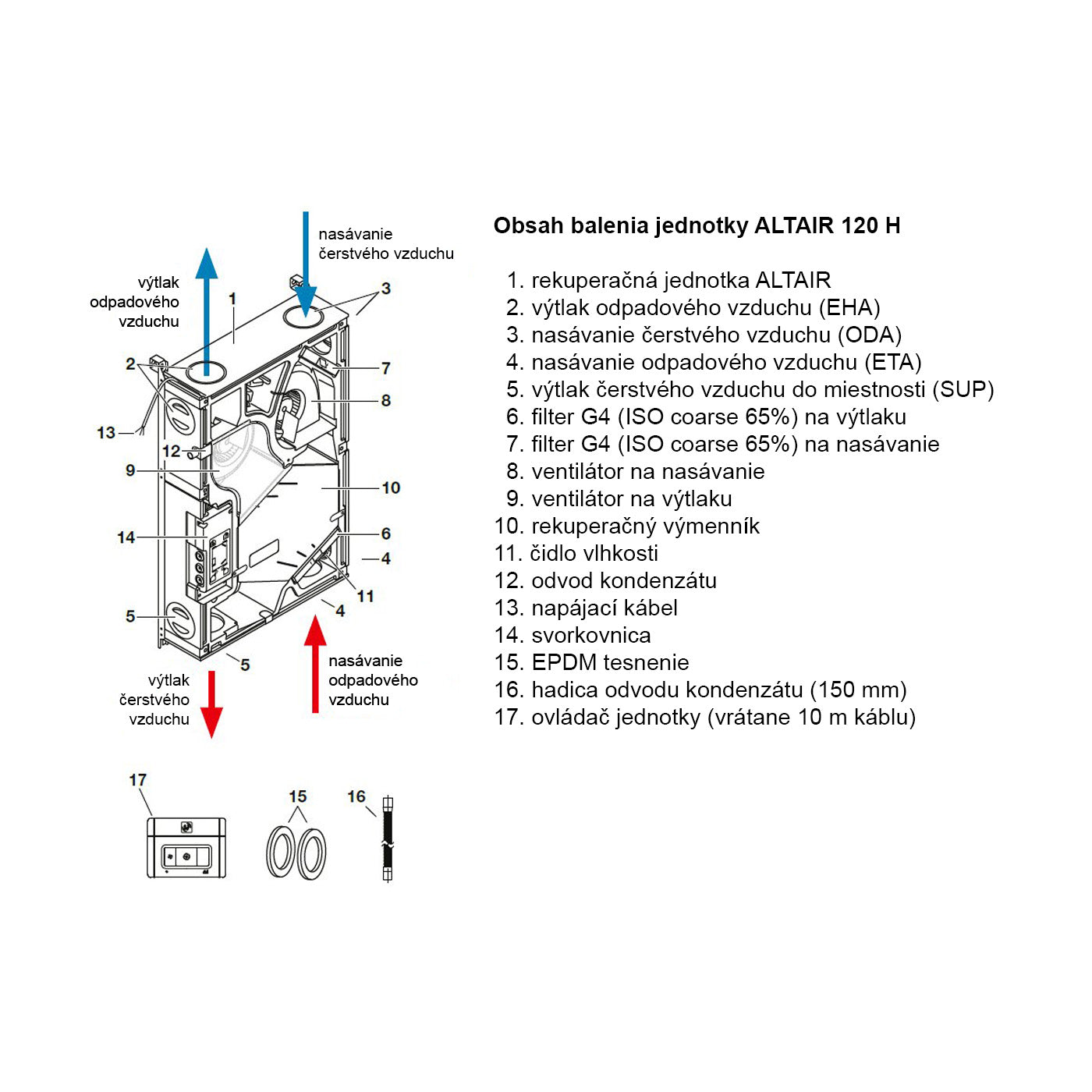

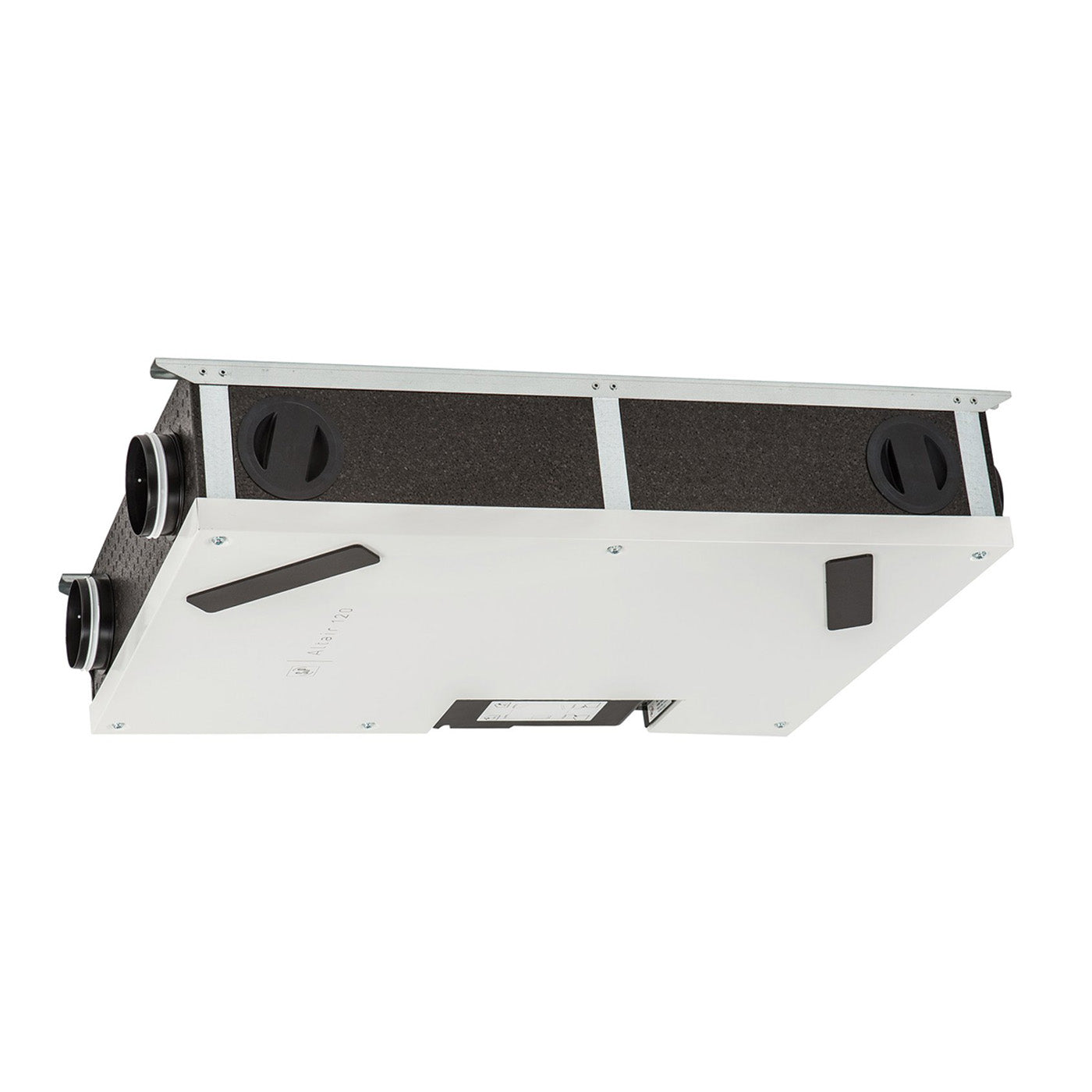

ALTAIR 120 H rekuperačná jednotka

SKRIŇA:

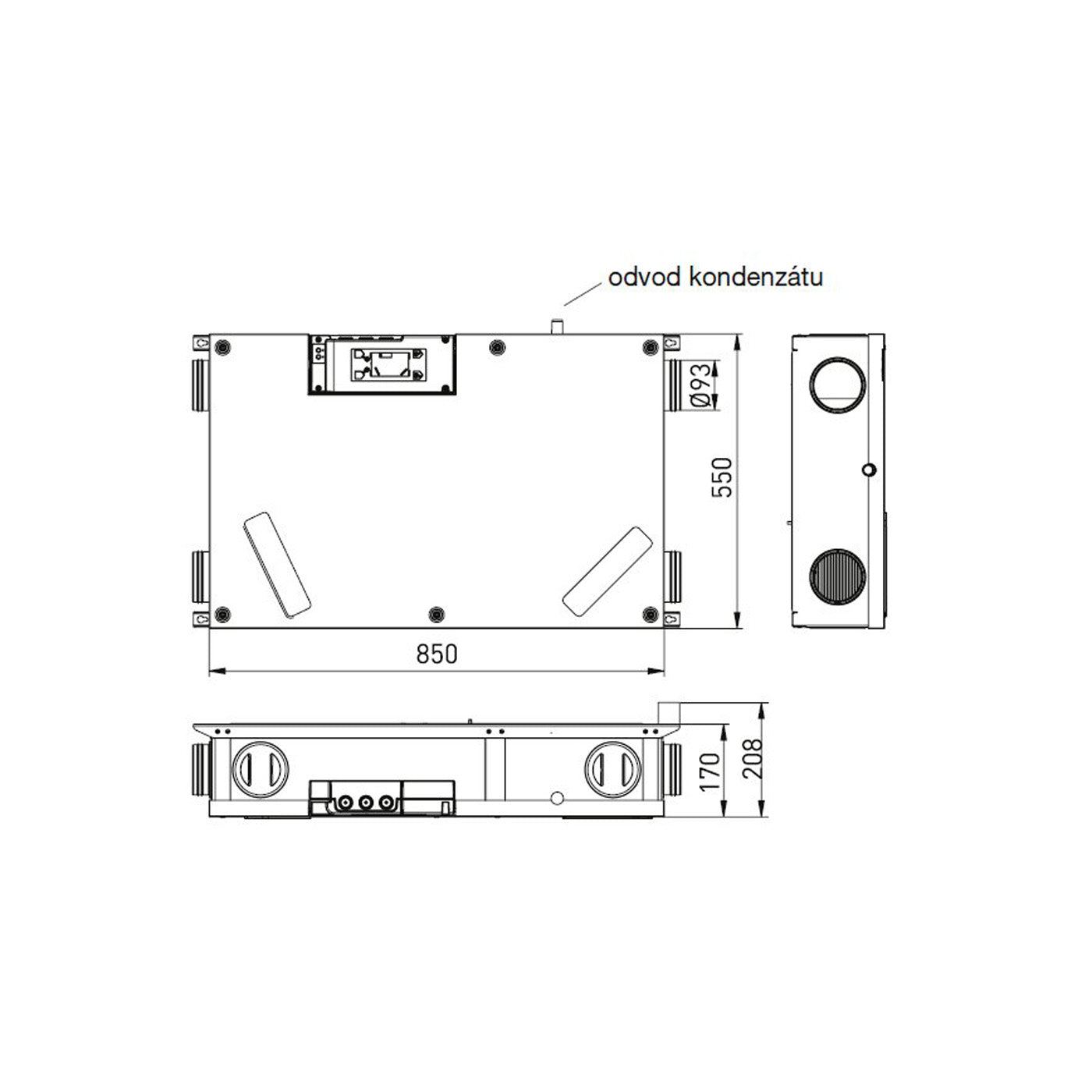

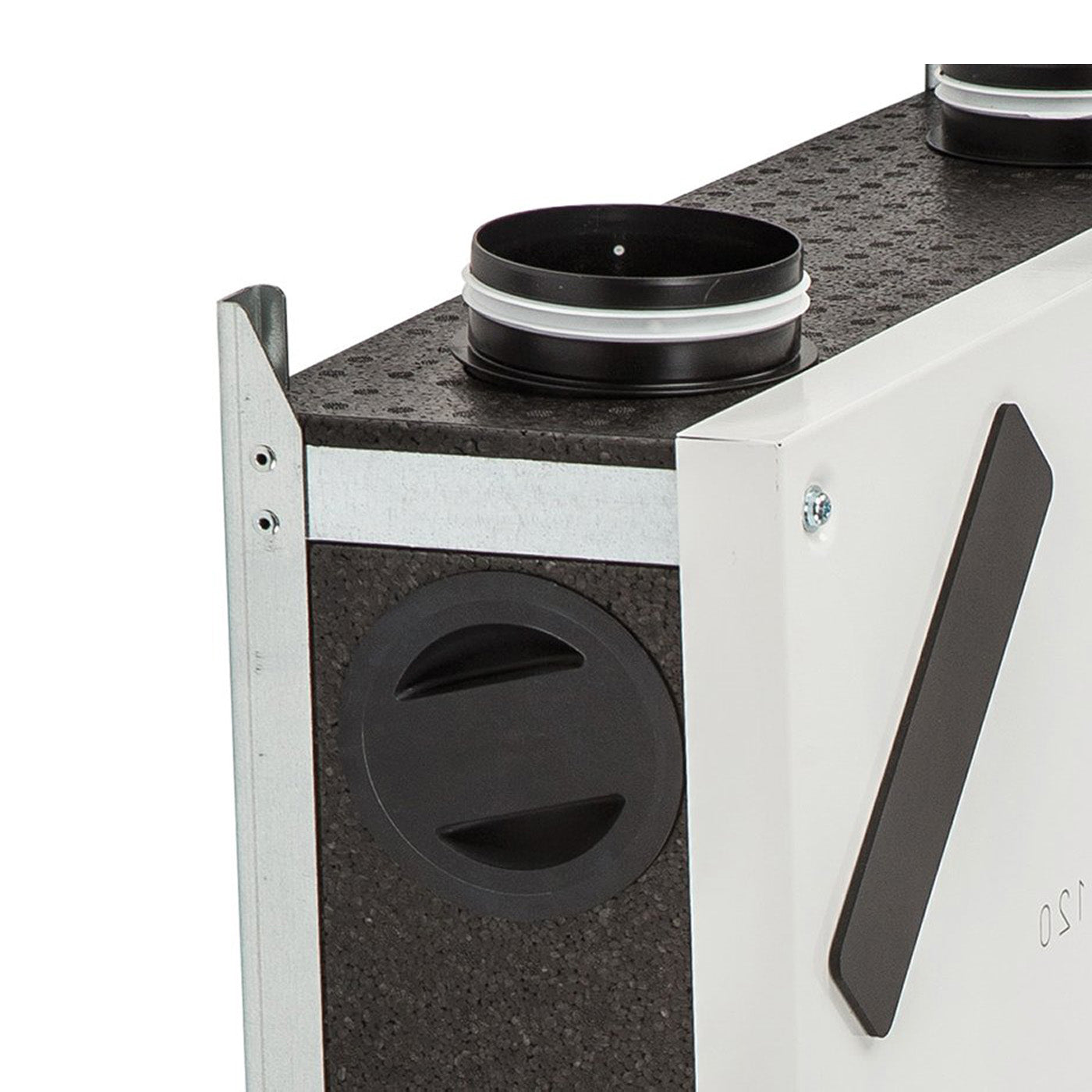

Skriňa je z odolného EPP s vysokou hustotou. Čelný kovový panel je vybavený bielou práškovou farbou. Pripojovacie kruhové hrdlá s priemerom 93 mm sú osadené na vrchnej a spodnej strane skrine s možnosťou ich pretočenia do bočných strán jednotky. Hrdlá sú vybavené dvojitým tesnením. Revízny prístup je z čelnej strany jednotky.

VENTILÁTORY
Jednotka obsahuje dva radiálne ventilátory s dopredu zahnutými lopatkami s EC motorom.

MOTOR:
Motorové jednotky ALTAIR 120 H sú jednofázové EC s nízkou spotrebou, 230V/50Hz. Krytie IP21.

REKUPERÁCIA:

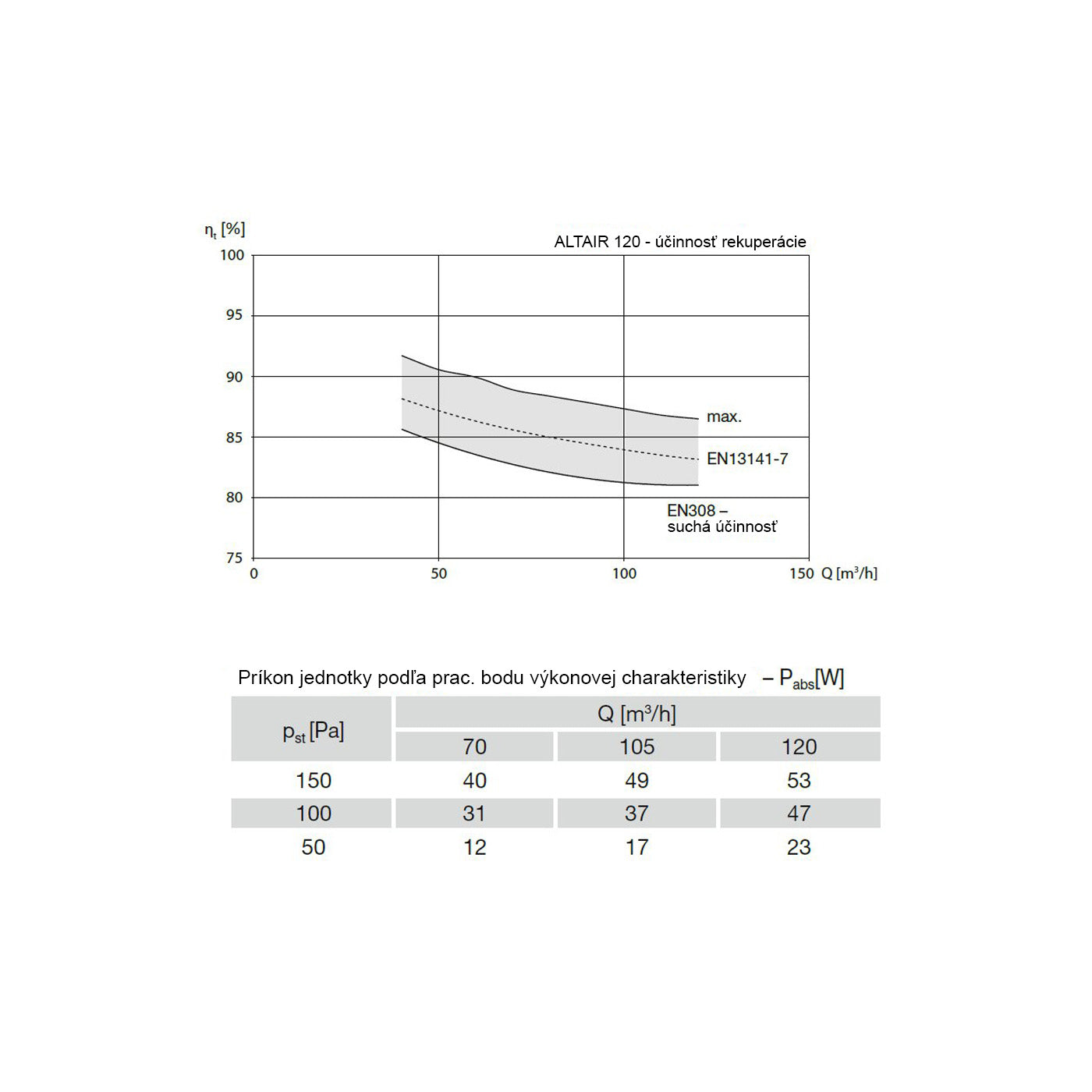

Protiprúdny výmenník s účinnosťou až 88%. Výmenník je prístupný po otvorení čelného panelu.

FILTER:
V jednotke sú osadené dva doskové filtre triedy G4 (ISO coarse 65%) na nasávanie aj odťah.

EL.PRIPOJENIE:
Z jednotky je vyvedený trojžilový napájací kábel 230V/50Hz, ktorý nie je ukončený vidlicou (pripojenie do krabice).

REGULÁCIA:

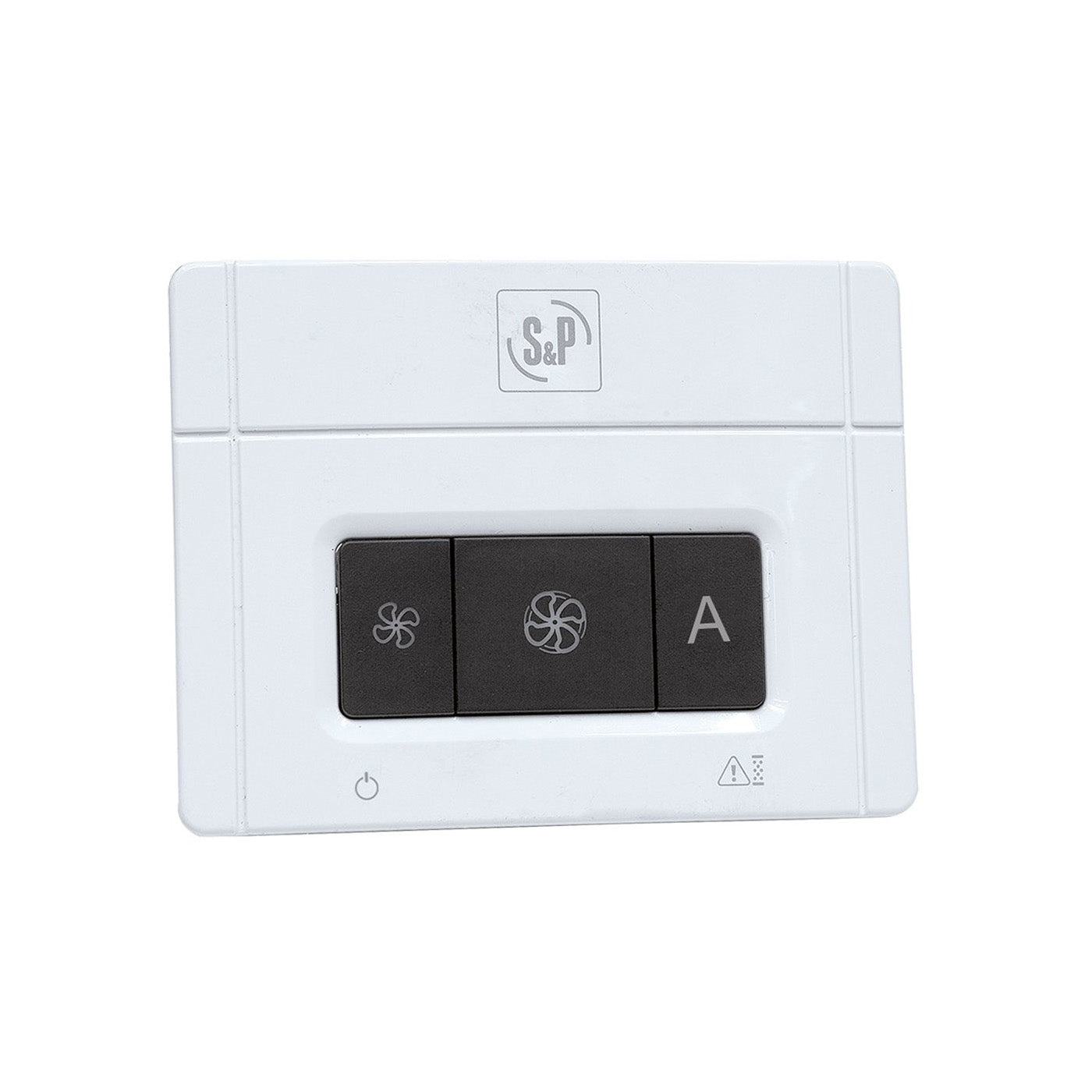

Jednotka je vybavená plne automatickým riadiacim systémom s reguláciou prietoku podľa relatívnej vlhkosti. Inovatívny systém riadenia s teplotnými senzormi a vlhkým čidlom zabezpečuje plne automatickú prevádzku trvalého vetrania bez ďalšieho ďalšieho zásahu do ovládania jednotiek. Dodávka je drôtový ovládač, ktorý umožňuje vypnutie automatickej prevádzky na tri výkonové stupne otočiek. Systém znečistenia filtrov akustickým signálom alebo LED indikáciou na pripojenom ovládači. Systém protimrazovej ochrany zaisťuje prevádzku jednotky až do vonkajšej teploty -10 C bez neskoršieho predohrevu či dohrevu vzduchu. Jednotku je možné nastaviť pre prevádzku v automatickom alebo manuálnom režime.

HLUK:

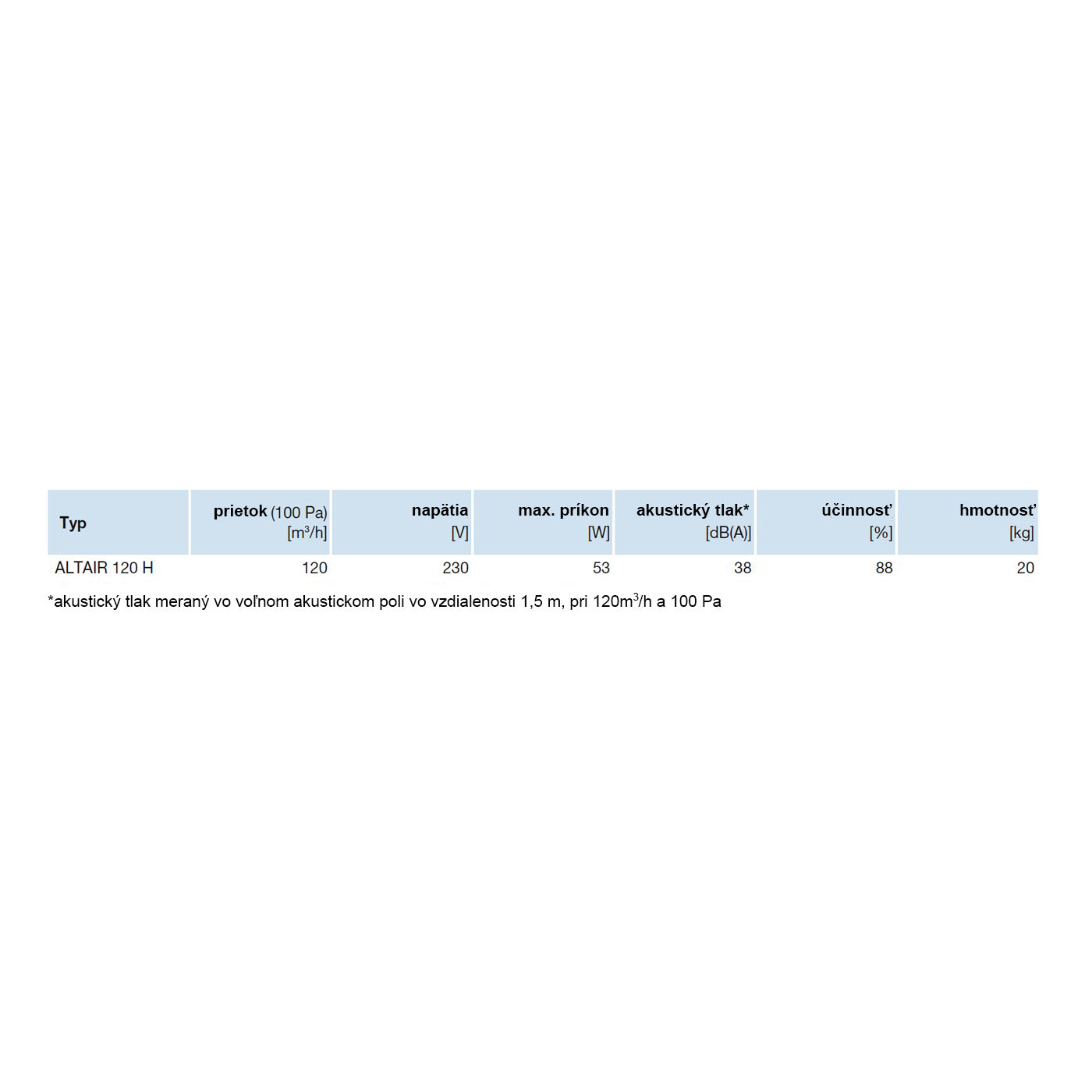

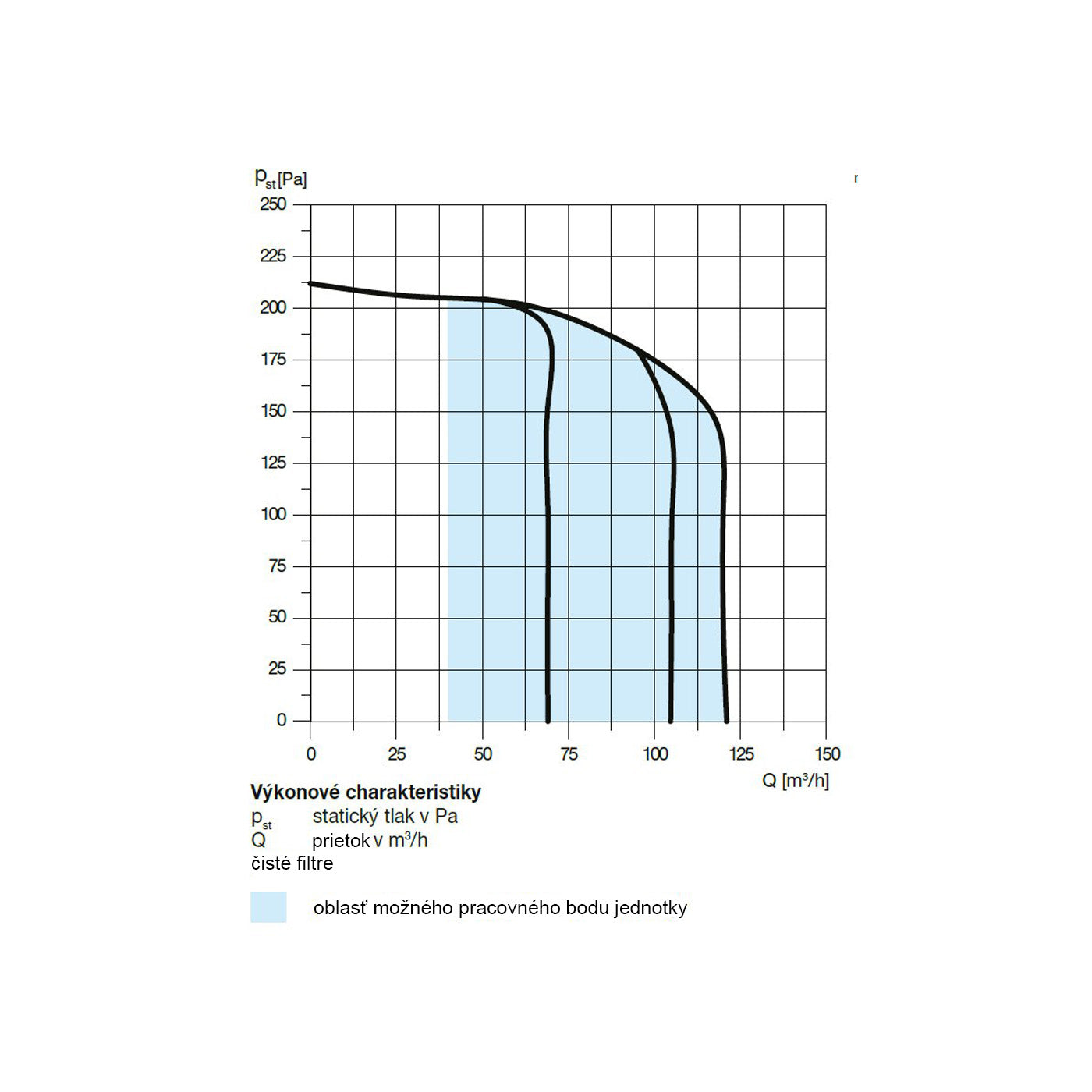

Akustický tlak je uvedený v tabuľke technických parametrov.

MONTÁŽ:
Jednotka je určená pre horizontálne montáže pod strop do vnútorných priestorov. Požadovaná teplota okolia je v rozmedzí 10 až 50C. Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru pre zloženie čelnej jednotky, výmena filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým pachovým uzáverom SF-P 138 a pre vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

PRÍSLUŠENSTVO:
Komponentný systém AR Flex

POKYNY:
Vďaka vysokej účinnosti výmenníka a inovatívnemu systému riadenia nie je nutný predohrev a dohrev. Po základnom nastavení montážnou aplikáciou jedna ďalšia nastavovanie. Výmena filtrov sa odporúča minimálne jeden krát ročne. Projektovanie systému AR Flex a jeho použitie v objektoch s plynovými spotrebičmi kategórie B (plynové kotle a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína platia platné predpisy. Vetranie musí spĺňať normatívnym predpisom požiarnej bezpečnosti stavieb a nesmie byť v rozpore s požiarnymi predpismi.

INFORMÁCIE:
Ucelený vetrací systém s malou jednotkou určenou pre vetranie bytu, bytových domov a rodinných domov. Jednotka je konštruovaná pre trvalú prevádzku.

UPOZORNENIE:
Rekuperačná jednotka ALTAIR 120 H je súčasťou programu Nová zelená úsporám pod kódom SVT30842.
